Comprendre le schéma de raccordement photovoltaïque en autoconsommation
Dans un monde où l’énergie durable prend de plus en plus d’importance, le schéma de raccordement photovoltaïque pour l’autoconsommation devient un élément clé à maîtriser. L’autoconsommation signifie que l’énergie produite par vos panneaux solaires est consommée directement sur place, réduisant ainsi les coûts d’électricité et votre empreinte carbone. Mais comment fonctionne réellement ce schéma ?

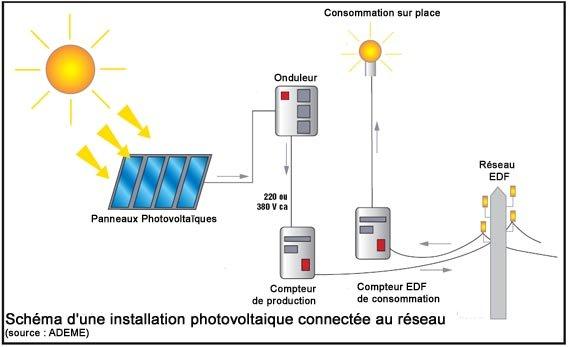

Un schéma de raccordement illustre toutes les connexions entre les différents éléments de l’installation photovoltaïque. Ces éléments incluent les panneaux solaires, les onduleurs, les dispositifs de sécurisation comme les disjoncteurs, et le tableau électrique. D’un point de vue technique, il est crucial de respecter les normes afin de garantir non seulement la performance, mais aussi la sécurité de l’ensemble de l’installation.
Voici les composants principaux d’un schéma de raccordement :
- Panneaux photovoltaïques : Ils transforment l’énergie solaire en électricité.
- Onduleur : Il convertit le courant continu produit par les panneaux en courant alternatif.
- Boîte de jonction : Elle sécurise les connexions électriques.
- Disjoncteurs : Ces dispositifs protègent l’ensemble de l’installation en cas de court-circuit.
- Tableau électrique : Il distribue l’électricité à toutes les prises et appareils de la maison.
Un exemple concret serait l’installation d’un système de 3 kWc qui comprend 10 panneaux à haut rendement équipés d’un onduleur de marque Fronius. Dans ce cas, le raccordement au tableau électrique se réalise via un disjoncteur spécifique pour assurer la sécurité.
Ce schéma est requis pour les démarches administratives nécessaires à l’obtention de subventions ou à la connexion au réseau. En effet, il doit être présenté aux autorités compétentes, notamment lors de la demande de raccordement à Enedis, le gestionnaire de réseau en France. Pour ceux qui souhaitent explorer des informations supplémentaires, des ressources sont disponibles pour aider à la conception de ce schéma, comme ce guide complet sur le raccordement photovoltaïque.
éléments essentiels d’un schéma d’installation de panneaux solaires
Lorsqu’il s’agit de concevoir un schéma d’installation de panneaux solaires, plusieurs éléments doivent être soigneusement envisagés. Une compréhension approfondie de chaque composant permettra de créer un système à la fois efficace et économiquement viable.
Il est capital d’évaluer d’abord les besoins énergétiques de votre foyer. Voici les éléments à prendre en compte pour optimiser votre autoconsommation :
- Consommation électrique : Identifiez vos appareils les plus énergivores et évaluez leur utilisation.
- Orientation des panneaux : Un placement bien orienté maximise la production d’énergie solaire.
- Capacité de l’onduleur : Vérifiez qu’il soit en mesure de gérer le pic de production de vos panneaux.
- Stockage : L’ajout de batteries permet de conserver l’énergie excédentaire pour une utilisation ultérieure.
Pour illustrer ces éléments, un tableau des caractéristiques des panneaux solaires pourrait aider :
| Marque | Puissance (W) | Rendement (%) |
|---|---|---|
| SMA Solar | 330 | 20.5 |
| Schneider Electric | 300 | 19.5 |
| Huawei FusionSolar | 350 | 21.0 |
Cela dit, un mauvais dimensionnement peut entraîner des pertes énergétiques et donc une rentabilité médiocre de l’installation. En 2025, les systèmes de panneaux solaires offrent une variété d’options pour personnaliser l’installation selon les besoins spécifiques de chaque foyer. Pour découvrir davantage d’options adaptées à votre situation, ce site fournit des informations pertinentes.
Les différents types de systèmes de raccordement en autoconsommation
Choisir entre les différents types de systèmes de raccordement est une étape cruciale pour toute installation photovoltaïque. En fonction de la taille de votre installation et de vos besoins énergétiques, le système de raccordement peut varier. Les principales options disponibles sont :
- Raccordement en réseau

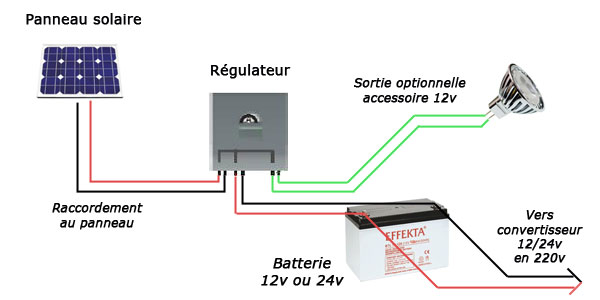

- Raccordement isolé : Utilisé pour des installations hors réseau, qui nécessitent un stockage d’énergie pour une utilisation autonome.
- Raccordement with stockage : Combine production et stockage, optimisée pour garantir l’utilisation de l’énergie même lorsque les panneaux ne produisent pas.
Pour mieux comprendre, voici un tableau comparatif des avantages et inconvénients de chaque type :
| Type de raccordement | Avantages | Inconvénients |
|---|---|---|
| Raccordement en réseau | Récupération du surplus, économies sur les factures | Dépendance au réseau, éventuels frais de raccordement |
| Raccordement isolé | Autonomie complète | Élevé coût d’installation, maintenance plus complexe |
| Raccordement with stockage | Flexibilité d’utilisation, économies substantielles | Coût d’achat initial important, gestion des batteries |
Le choix du système de raccordement doit s’accompagner d’une analyse minutieuse des coûts et des bénéfices. Pour approfondir ce sujet, vous pouvez consulter cet article éclairant.
Normes et réglementations à respecter pour l’installation
La mise en œuvre d’un schéma de raccordement photovoltaïque doit respecter un cadre réglementaire strict. En conformité avec les législations en vigueur, plusieurs normes sont à considérer :
- Norme NF C 15-100 : Cette norme précise les exigences de sécurité pour les installations électriques à basse tension.
- Norme UTE C 15-712-2 : Elle complète la norme NF C 15-100 pour les installations photovoltaïques, assurant une installation efficace et sécurisée.
- Procédure Enedis-PRO-RES-67E : Nécéssaire pour tout raccordement au réseau supérieur à 36 kVA.
Il est essentiel d’adhérer à ces normes pour garantir à la fois la sécurité de l’installation et son efficacité à long terme. Cela aide également à éviter des complications administratives qui pourraient surgir si des contrôles sont effectués par des organismes compétents. Une bonne référence pour les exigences régionales est cet article qui décortique les obligations légales.
| Norme/Référence | Description | Lien |
|---|---|---|
| NF C 15-100 | Exigences de sécurité pour installations basse tension | Détails ici |
| UTE C 15-712-2 | Normes spécifiques pour installations photovoltaïques | Plus d’infos ici |
| Enedis-PRO-RES-67E | Procédure de raccordement Enedis | Voir le lien |
Maintenir et optimiser votre installation photovoltaïque
Une fois l’installation photovoltaïque mise en place, il est crucial de planifier une maintenance régulière pour garantir la durabilité et l’efficacité du système. Cette routine vous permettra non seulement de maximiser votre production d’électricité, mais également de prévenir des défaillances.
Voici quelques astuces pour maintenir votre système en parfait état :
- Surveillance de la production : Installer des outils de monitoring pour suivre en temps réel la production et ajuster votre consommation.
- Nettoyage des panneaux : Un nettoyage régulier est nécessaire pour éviter l’accumulation de salissures qui peuvent diminuer l’efficacité.
- Vérifier les connexions : Assurer que toutes les connexions électriques sont intactes réduit les risques de court-circuit.
- Inspection des batteries (le cas échéant) : Si votre schéma inclut un système de stockage, les batteries doivent être testées périodiquement pour garantir leur performance.
Pour un suivi encore plus précis, de nombreux appareils de marque comme Legrand ou SolarEdge offrent des solutions de gestion de l’énergie permettant d’optimiser l’utilisation de l’électricité produite. Pour ceux qui souhaitent en savoir plus sur comment maximiser l’autoconsommation, ce lien fournit des conseils pratiques.
