Comprendre le rôle du coffret DC dans un système photovoltaïque

Le coffret DC est un élément essentiel dans toute installation de panneaux solaires. Il joue un rôle crucial en regroupant les circuits issus des panneaux et en les préparant à être dirigés vers l’onduleur. En d’autres termes, il assure une connexion sécurisée, permettant d’envoyer efficacement l’énergie produite vers les appareils électriques, tout en garantissant la sécurité des composants. La nécessité d’un schéma de câblage correct ne saurait être sous-estimée, car des erreurs peuvent occasionner des pertes d’énergie significatives ou des risques sérieux d’incendie.

Un coffret DC typique se compose de plusieurs fonctionnalités clés :

• Disjoncteurs : Ils protègent le circuit en cas de surcharge ou de court-circuit.
• Fusibles : Leur rôle est d’empêcher les surcharges qui pourraient endommager l’équipement.
• Bornes de connexion : Elles facilitent le câblage et les connexions entre les différents éléments.
• Système de mise à la terre : Ce système protège contre les courts-circuits et assure la sécurité des usagers.

En adoptant un schéma de câblage rigoureux, on assure non seulement la sécurité de l’installation, mais aussi son efficacité. Cela est d’autant plus vrai dans un contexte où la transition énergétique et l’usage des énergies renouvelables sont au cœur des préoccupations sociétales. En 2025, la durabilité des installations photovoltaïques sera primordiale, et un câblage adéquat contribue à maximiser leur longévité.

Les différents types de schémas de câblage pour coffrets DC

Lorsqu’il s’agit de câblage de coffrets DC, plusieurs schémas peuvent être mis en œuvre, chacun ayant ses propres avantages et inconvénients. Le choix du type de câblage dépendra de plusieurs facteurs, notamment la taille de l’installation, le positionnement des panneaux et les équipements associés utilisés. Voici un aperçu de quelques types de schémas couramment utilisés :

Le schéma en série est souvent le plus utilisé pour sa simplicité. Cependant, les installations qui se heurtent à des problématiques d’ombre peuvent favoriser un câblage parallèle, même si cela complique l’installation. Le choix entre ces options dépendra principalement des caractéristiques du site d’installation ainsi que des équipements employés, tels que ceux proposés par des marques reconnues comme Schneider Electric, Legrand, et Siemens.

Les meilleures pratiques pour le câblage d’un coffret DC

Le câblage d’un coffret DC doit faire l’objet d’une attention particulière pour assurer la sécurité et l’efficacité de l’installation photovoltaïque. Voici quelques meilleures pratiques à respecter :

• Utiliser des câbles adaptés : Les câbles doivent être certifiés et capables de supporter les charges spécifiées. Une attention particulière doit être portée à la section des câbles choisis afin d’éviter les surchauffes.
• Assurer une bonne étanchéité : Un coffret doit être hermétique pour résister aux intempéries, prévenant ainsi tout risque de corrosion.
• Configurer correctement les dispositifs de protection : L’installation de disjoncteurs et de fusibles appropriés est cruciale pour prévenir les problèmes de sécurité.
• Étiquetage des connexions : Chaque connexion doit être clairement étiquetée pour faciliter les interventions futures.
• Tester régulièrement : Il est essentiel de procéder à des essais réguliers pour garantir le bon fonctionnement de tous les composants du système.

Ces pratiques sont particulièrement recommandées pour éviter des désagréments tels que les pannes fréquentes ou les dégradations d’équipement. Elles doivent être appliquées lors de chaque installation, quel que soit le type d’équipement utilisé – que ce soit ceux proposés par Eaton, Hager, ou Socomec.

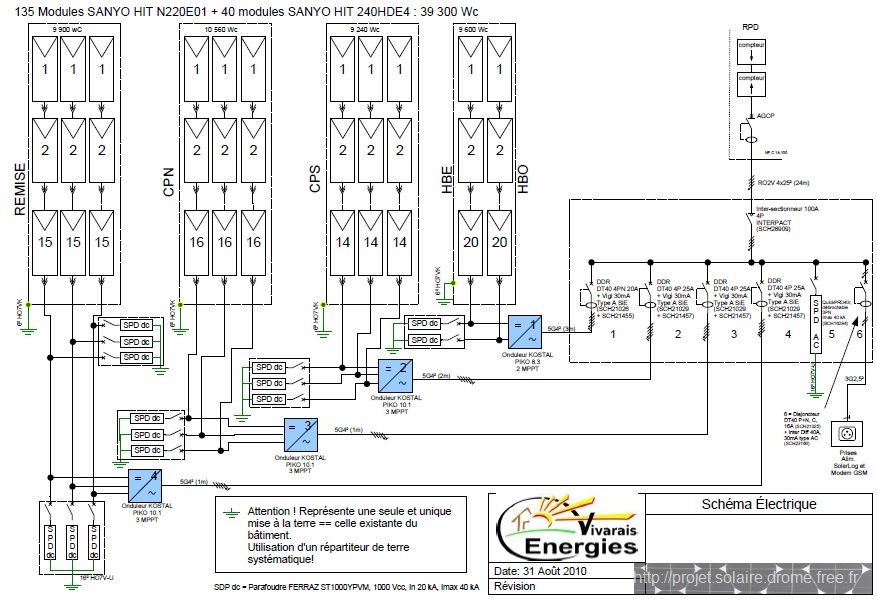

Éléments clés du schéma de câblage du coffret DC photovoltaïque

Pour optimiser le fonctionnement d’un système photovoltaïque, il est impératif de bien connaître les éléments principaux qui composent le schéma de câblage d’un coffret DC. Ces éléments sont interconnectés et jouent chacun un rôle spécifique :

• Panneaux solaires : Ils captent l’énergie solaire et la transforment en courant continu (DC).
• Onduleur : Ce dispositif convertit le courant continu produit par les panneaux en courant alternatif (AC) pour une utilisation domestique.
• Coffret de protection DC : Il regroupe les circuits DC et protège l’installation contre les surcharges.
• Système de mise à la terre : Indispensable pour prévenir les problèmes de sécurité électrique en cas de défaillance.

Ces interconnexions sont également influencées par les marques de confiance, telles que Phoenix Contact et Jean Muller. La disposition et le câblage de ces éléments doivent refléter les recommandations des fabricants pour garantir une durée de vie maximale.

Un câblage approprié entre ces éléments est fondamental pour maintenir une performance optimale, ce qui peut être vérifié à l’aide de systèmes de monitoring sophistiqués tels que ceux de ABB ou Schneider Electric.

Les erreurs courantes à éviter dans le câblage du coffret DC

Des erreurs dans le câblage d’un coffret DC peuvent engendrer des problèmes de sécurité et d’efficacité énergétique. Il est donc primordial d’être conscient des principales erreurs à éviter :

Le respect de ces consignes est d’autant plus essentiel dans les installations d’envergure, où chaque détail compte. Les recommandations des spécialistes tels que OEZ et Legrand peuvent s’avérer précieuses pour garantir une installation fiable et sécurisée.
