L’énergie solaire représente un enjeu monumental pour la transition énergétique, et le câblage photovoltaïque est l’articulation fondamentale de toute installation durable. À une époque où la nécessité d’adopter des solutions vertes se fait de plus en plus pressante, comprendre les techniques de câblage devient non seulement essentiel, mais aussi une compétence prisée. Ce guide explorera en profondeur les diverses facettes du câblage photovoltaïque, du schéma initial à l’optimisation de performance, tout en ayant à l’esprit l’importance cruciale de l’équipement et des normes en vigueur.

Câblage photovoltaïque : Les fondamentaux du schéma technique

Au cœur de chaque installation solaire efficace se trouve un schéma de câblage, qui agit comme la carte routière de votre système photovoltaïque. Ce dernier doit définir clairement la disposition et la connectivité entre chaque composant, assurant ainsi une circulation fluide de l’électricité. Un câblage mal conçu peut entraîner des pertes d’efficacité, ainsi que des risques d’accidents électriques.

Importance du schéma de câblage

Un schéma de câblage sert de référence cruciale pour les installateurs. Il facilite le travail de mise en place tout en veillant à ce que chaque élément, des panneaux solaires à l’onduleur, soit correctement intégré. En outre, il permet d’assurer que les exigences techniques et réglementaires soient respectées durant toute l’installation. Cette visualisation aide également à identifier les connexions électriques, les emplacements des composants, et garantit une compréhension claire du système à l’ensemble des parties prenantes.

Les composants clés d’un schéma de câblage

• Panneaux solaires : Ces dispositifs transforment la lumière du soleil en énergie électrique.
• Régulateur de charge : Il gère la charge en virement des batteries, prévenant ainsi les surcharges.
• Onduleur : Il convertit le courant continu (CC) produit par les panneaux en courant alternatif (CA), essentiel pour les appareils électroménagers.
• Batteries de stockage (optionnel) : Elles permettent de stocker l’énergie pour une utilisation ultérieure, maximisant ainsi l’autoconsommation.

Chaque composant joue un rôle spécifique et essentiel dans le fonctionnement d’un système énergétique solaire. En veillant à ce que chacun soit correctement intégré dans le câblage, les installateurs garantissent une efficacité optimale tout en réduisant les risques de pannes.

Étapes clés pour l’élaboration d’un schéma de câblage

Pour concevoir un schéma de câblage de qualité, certains éléments incontournables doivent être suivis. Identifier les composants nécessaires, définir leurs emplacements, et dessiner les connexions électriques sont des étapes qui doivent être abordées avec précision.

1. Identification des composants : Dresser une liste des équipements requis et choisir des options qui s’adaptent à vos besoins.
2. Définition de l’emplacement des composants : Choisir des emplacements qui maximisent l’exposition au soleil tout en facilitant l’accès pour l’entretien.
3. Dessin des connexions électriques : Utiliser des symboles normalisés pour représenter chaque élément pour une meilleure visibilité.

Un schéma bien élaboré réduira considérablement les risques d’erreurs lors du câblage, garantissant que l’installation fonctionne comme prévu dès le début.

Optimisation des performances avec un schéma de câblage efficace

Une fois le schéma de câblage mis en place, il est crucial d’optimiser les performances de l’installation. De nombreux facteurs impactent la qualité du câblage, et des ajustements peuvent avoir un effet significatif sur la production d’énergie.

Gestion de la taille des câbles

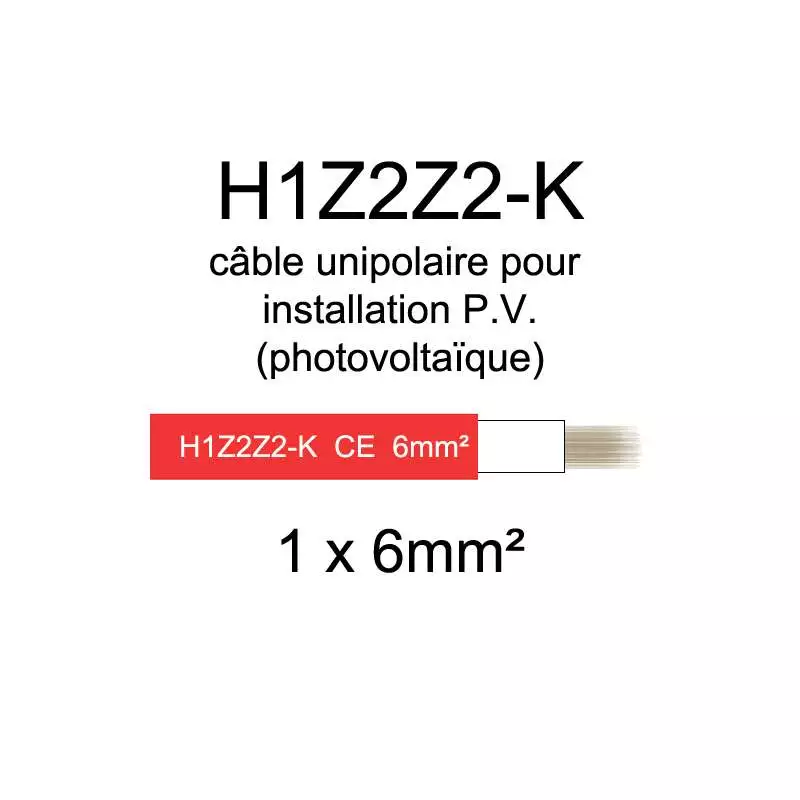

La taille des câbles est un des éléments les plus cruciaux dans le câblage photovoltaïque. Utiliser des câbles solaires de section appropriée est fondamental pour éviter les pertes d’énergie dues à la résistance. Des câbles trop fins entravent la circulation d’électricité et peuvent provoquer des surchauffes dangereuses.

Choix du régulateur

Un régulateur de charge bien choisi peut faire la différence en termes d’efficacité. Les régulateurs intelligents optimisent non seulement la gestion de l’énergie, mais assurent également une charge équilibrée des batteries, évitant ainsi les surcharges et prolongeant la durée de vie des équipements. Choisir un régulateur en fonction du type et de la capacité de votre installation est donc fondamental pour garantir un fonctionnement optimal.

Contrôle de l’onduleur

L’onduleur est le cœur de votre installation, et son rôle ne doit pas être sous-estimé. Pour obtenir un maximum de rentabilité, il est souvent judicieux de faire appel à un spécialiste pour le paramétrage, afin de garantir qu’il fonctionne de manière optimale en toutes situations. Choisir un onduleur de haute qualité, capable de gérer efficacement les spécificités de votre installation, pourra significativement augmenter votre production d’électricité.

Normes et réglementations pour l’installation photovoltaïque

Pour garantir la sécurité et l’efficacité de votre installation, il est essentiel de respecter des normes et réglementations spécifiques. Cela concerne particulièrement les schémas de câblage, qui doivent être conçus selon certaines directives.

Normes électriques

Les normes en vigueur régissent l’installation des systèmes photovoltaïques, notamment en ce qui concerne la classe de câblage, les protections obligatoires et la compatibilité entre les éléments. Respecter ces normes permet non seulement d’éviter les incidents électriques potentiels mais assure également que votre circuit est conçu de façon robuste et adaptée.

Documentation légale

Avant de commencer tout projet solaire, il est indispensable de réunir la documentation adéquate, comprenant les demandes de permis, les déclarations d’assurance, et, si nécessaire, des formulaires de conformité. Garder cette documentation en ordre est essentiel pour éviter des complications juridiques ultérieures et garantir que le projet se déroule en toute transparence.

• Permis de construire
• Assurance de responsabilité civile
• Rapports de conformité

Ressources et outils pour l’installation photovoltaïque

Le succès de l’installation d’un système photovoltaïque repose également sur l’accès à de bonnes ressources et outils. Ces derniers facilitent non seulement la conception, mais améliorent également l’efficacité globale du processus d’installation.

Outils de conception

Utiliser des logiciels de modélisation peut s’avérer d’une grande aide pour créer et tester votre schéma de câblage. Ces outils peuvent simuler la production d’énergie potentielle, déceler d’éventuels problèmes de conception et ainsi vous permettre d’effectuer des ajustements avant même de passer à la phase d’installation.

Guides et manuels

De nombreux sites web spécialisés proposent des guides PDF gratuits qui expliquent les étapes à suivre pour l’installation, accompagnés de schémas clairs. Ces ressources, ont l’avantage de fournir un soutien précieux pour tout débutant souhaitant s’aventurer dans le câblage photovoltaïque.

Communauté et forums

Participer à des forums et groupes en ligne d’installation solaire peut enrichir vos connaissances. Ces communautés sont une source inestimable d’informations, non seulement pour découvrir les mises à jour et innovations, mais aussi pour échanger des idées et stratégies avec d’autres passionnés d’énergie renouvelable.

Pour naviguer avec succès dans l’univers du câblage photovoltaïque, il est essentiel de s’entourer des bonnes ressources et de rester informé des dernières tendances du secteur. Pour les particuliers comme les professionnels, l’accès à de tels outils favorisera une installation en toute sécurité et optimisée.

Schéma d’installation photovoltaïque : Références et liens utiles

L’importante diversité de ressources en ligne permet d’acquérir des connaissances techniques solides en matière de câblage photovoltaic. Voici quelques liens recommandés pour approfondir vos connaissances et bénéficier de conseils pratiques :

• Schéma de panneau photovoltaïque
• Schéma câblage photovoltaïque
• Câblage de panneau photovoltaïque
• Schéma de montage photovoltaïque
• Guide complet pour débuts dans le câblage

Chaque référence renferme des informations essentielles pour bien appréhender les étapes de câblage photovoltaïque et garantir la durabilité de votre installation.
