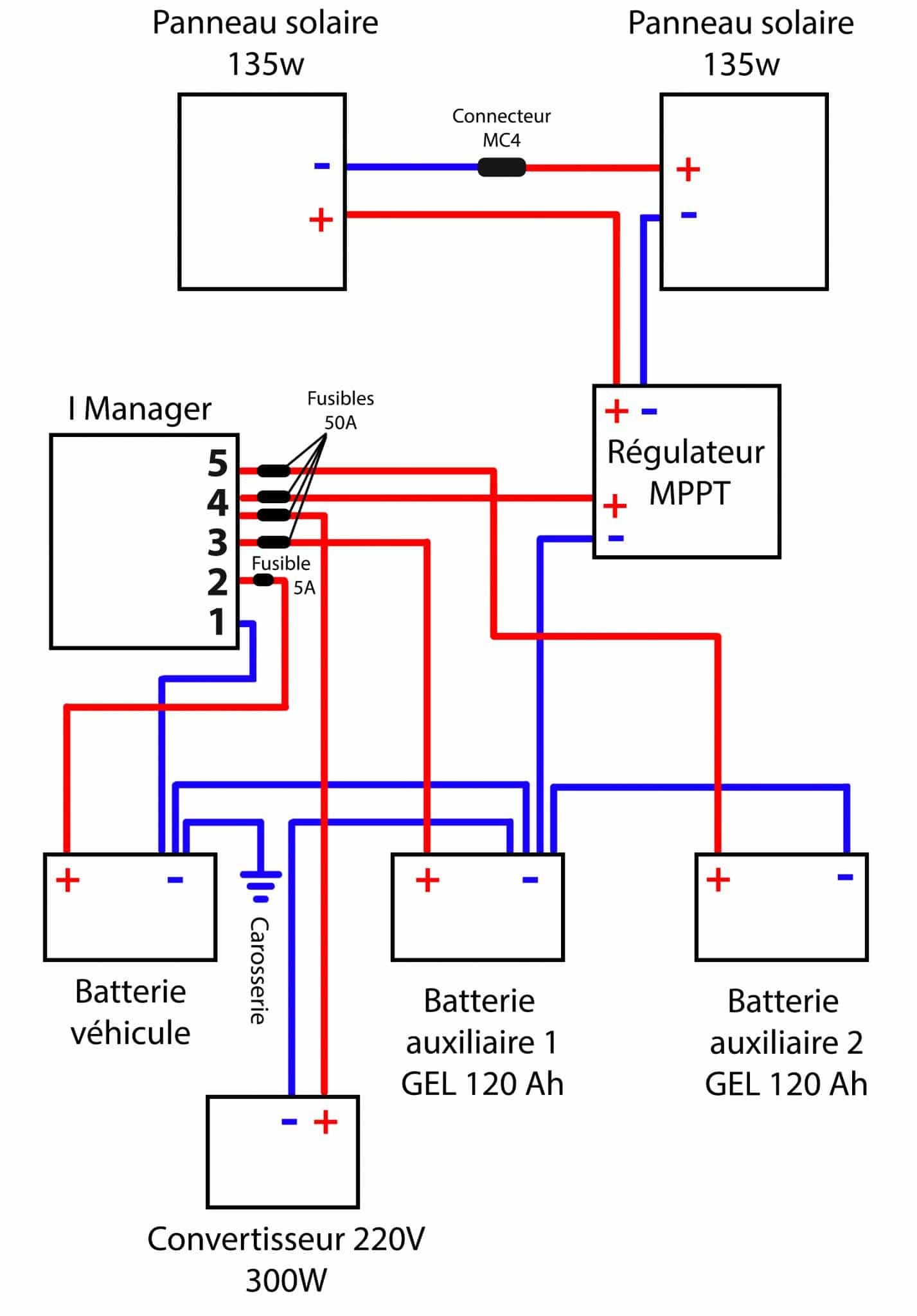

La compréhension du schéma de branchement des panneaux photovoltaïques

La mise en place d’un système photovoltaïque efficace repose sur une bonne compréhension des schémas de branchement. Ces schémas illustrent comment les différents composants, tels que les panneaux solaires, onduleurs, régulateurs de charge et batteries, interagissent pour produire de l’électricité à partir de l’énergie solaire. Chaque élément joue un rôle crucial, et sa connexion correcte peut faire une différence significative dans l’efficacité globale du système.

Un schéma de branchement donne non seulement une vue d’ensemble des connexions nécessaires, mais il indique également les polarités et les types de câbles à utiliser. Il est essentiel pour garantir la sécurité de l’installation et pour s’assurer qu’elle fonctionne à son plein potentiel. L’aspect positif de cette approche est qu’elle magnifie le rendement énergétique, ce qui est essentiel dans une période où les économies d’énergie et la durabilité sont prioritaires.

Pour bien appréhender ce schéma, il convient d’explorer les principales étapes et types de branchements envisageables. Voici les types de branchement les plus courants :

• Branchement en série : augmentation de la tension tout en maintenant le courant constant. Évident pour atteindre les exigences d’un onduleur.
• Branchement en parallèle : augmentation de l’intensité tout en stabilisant la tension, idéal pour les installations avec plusieurs panneaux.
• Branchement mixte (série-parallèle) : combine les avantages des deux configurations, optimisant ainsi les performances.

Chaque schéma doit être conçu selon la configuration spécifique du site d’installation, ce qui implique souvent de respecter des réglementations spécifiques à chaque pays ou région, comme les normes NF C 15-100 en France. En effet, le recours à un guide comme ce guide de schéma d’installation peut s’avérer très utile.

Composants essentiels du schéma de branchement

Pour une installation photovoltaïque réussie, il faut comprendre les composants impliqués et leur fonction dans le schéma de branchement. Chaque partie joue un rôle déterminant dans la conversion de l’énergie solaire en électricité utilisable.

Les éléments suivants sont généralement présents dans un schéma de branchement :

• Panneaux solaires : Ils captent l’énergie solaire et la convertissent en courant continu (CC).
• Onduleur : Transforme le courant continu en courant alternatif (CA) pour les appareils électroménagers.
• Régulateur de charge : Gère le flux d’énergie vers la batterie, protégeant ainsi celle-ci contre les surcharges.
• Batterie (si utilisé) : Stocke l’énergie produite pour une utilisation ultérieure.
• Câblage : Assure la connexion entre les différents éléments de l’installation.

Compréhension de la fonction de chaque élément est essentielle pour éviter des erreurs d’installation. Par exemple, une mauvaise configuration du régulateur de charge peut entraîner une diminution significative de l’efficacité du système.

Guide pratique pour un câblage sécurisé et efficace

Pour garantir une installation photovoltaïque de qualité, il est crucial de suivre des étapes précises tout au long du processus de câblage. La sécurité doit être la priorité à chaque étape. L’application des règles de sécurité et le respect des normes électriques en vigueur sont indispensables.

Suivre les étapes suivantes assurera un câblage correct et sécurisé :

1. Préparation des sites : Déterminer l’emplacement optimal pour les panneaux solaires afin de maximiser l’exposition au soleil.
2. Câblage : Sélectionner les bons types de câbles en tenant compte des caractéristiques des panneaux et de l’onduleur.
3. Installation des dispositifs de protection : Installer des fusibles et des disjoncteurs pour assurer la sécurité de l’installation.
4. Connexion au tableau électrique : Assurer une liaison correcte avec le réseau électrique domestique, en respectant les normes localisées.
5. Tests de performance : Effectuer des vérifications régulières pour garantir le bon fonctionnement du système.

Pour plus de détails, un site comme HelloWatt offre des ressources utiles sur le câblage des panneaux solaires. Cette démarche assure à la fois performance et sécurité.

Les défis de l’interprétation des schémas de branchement

La compréhension et l’interprétation d’un schéma de branchement peuvent poser des défis, surtout pour les novices ou ceux qui ne possèdent pas de formation technique. Les schémas peuvent parfois être complexes, et il est crucial d’éviter des erreurs qui pourraient compromettre l’installation.

Les principaux défis incluent :

• Lambdas imparfaits : Les schémas basiques ne tiennent pas toujours compte des différences spécifiques de chaque installation, rendant la généralisation difficile.
• Risque d’erreurs de câblage : Une mauvaise interprétation de la polarité peut provoquer des dysfonctionnements. Un exemple classique est celui où le courant est inversé, mettant en péril la sécurité de l’ensemble du système.
• Défaillance des dispositifs de protection : Un schéma peut ne pas expliquer clairement l’importance des protections, ce qui peut entraîner des coûts considérables en cas de défaillance.

Pour réduire ces problèmes, il est conseillé d’utiliser des guides détaillés, comme ceux trouvés sur Améliore, qui offrent un visuel facile à comprendre et des explications claires.

Optimisation du rendement énergétique grâce aux schémas de branchement

Un schéma de branchement bien élaboré peut significativement améliorer le rendement énergétique d’une installation photovoltaïque. La configuration choisie et le respect des normes électriques maximisent la production d’énergie solaire, ce qui a des retombées positives tant sur les factures d’électricité que sur l’empreinte carbone.

Pour cela, il est fondamental de :

• Contrôler régulièrement l’installation : S’assurer de la propreté des panneaux pour maintenir une bonne récolte d’électricité.
• Régler l’angle d’inclinaison : Adapter l’inclinaison des panneaux en fonction de la saison afin de capter un maximum de soleil.
• Utiliser des technologies de pointe : Opter pour des systèmes qui incluent des optimisation de puissance, comme les micro-onduleurs, pour maximiser le rendement des panneaux.

En s’appuyant sur des études de cas, il est prouvé que même une légère modification du schéma de branchement ou une meilleure disposition des panneaux peut réduire les coûts d’électricité de manière significative. Par exemple, l’intervention d’entreprises comme TotalEnergies ou Beem Energy a montré que l’optimisation des installations peut aller jusqu’à 25 % en termes d’efficacité énergétique.
