Comprendre les Fondamentaux du Schéma de Branchement de Panneaux Solaires

La mise en place d’un système photovoltaïque repose sur une compréhension approfondie des différentes composantes intervenant dans le schéma de branchement. Ces assemblages techniques permettent non seulement de transformer l’énergie solaire en électricité, mais également d’optimiser l’efficacité globale de l’installation. Au cœur de ce système, les panneaux solaires jouent un rôle crucial, convertissant la lumière du soleil en courant continu (CC).

Pour tirer le meilleur parti de votre installation, il est essentiel d’avoir une vision claire des divers types de schémas qui existent. Par exemple, la compréhension des distinctions entre un schéma de principe, un schéma de raccordement, et un schéma de montage permet de rendre le processus d’installation plus simple et plus efficace.

Les Composants Clés d’un Système Photovoltaïque

Un système photovoltaïque typique est constitué de plusieurs éléments essentiels :

• Panneaux solaires : leur fonction principale est de capter la lumière du soleil.
• Onduleur : cet appareil transforme le courant continu produit par les panneaux en courant alternatif (CA), utilisable pour vos appareils électroménagers.
• Batteries de stockage : elles conservent l’énergie excédentaire pour une utilisation ultérieure.
• Regulateur de charge : il protège les batteries de surcharge et régule la charge.

Ces éléments interagissent pour garantir que l’énergie solaire est captée, convertie et utilisée efficacement. Le rôle de chaque composant doit être clairement compris pour éviter des erreurs liées à un mauvais câblage.

Les Types de Schémas

Chaque type de schéma joue un rôle déterminant dans l’efficacité d’une installation et il convient de les examiner de plus près :

Maîtriser ces schémas vous permettra non seulement d’installer votre système solaire de manière sécurisée, mais également d’en optimiser l’efficacité de production d’électricité.

Les Raccordements en Système Photovoltaïque : En Série ou En Parallèle ?

Un aspect fondamental du branchement de panneaux solaires est le choix entre le raccordement en série et en parallèle. Ce choix influencera non seulement la performance du système, mais également la manière dont il pourra être configuré en fonction des spécificités de votre installation.

Raccordement en Série

Le raccordement en série consiste à connecter les panneaux les uns aux autres. Dans ce type de configuration, la tension est cumulative, ce qui signifie que la tension totale augmente avec chaque panneau supplémentaire. Par exemple, si un panneau génère 300W à 36V et que deux panneaux sont connectés en série, le système produira 600W à 72V.

• Avantages : Configuration simple, idéal pour les systèmes de petite taille.
• Inconvénients : Si l’un des panneaux est ombragé ou préjudice, cela impactera l’ensemble de la chaîne, réduisant la production globale.

Raccordement en Parallèle

Le raccordement en parallèle, en revanche, permet à chaque panneau de fonctionner indépendamment. Dans cette configuration, les intensités s’additionnent, tandis que la tension reste constante. Cela est particulièrement bénéfique pour les grandes installations où vous pouvez avoir plusieurs panneaux, chacun avec un rendement optimisé.

• Avantages : Chaque panneau fonctionne indépendamment, permettant une production d’électricité même si certains panneaux sont moins performants.
• Inconvénients : La mise en place est un peu plus complexe que pour le raccordement en série.

En fin de compte, le choix entre ces configurations doit prendre en considération des facteurs comme l’espace disponible, l’orientation des panneaux et le niveau d’ensoleillement de votre région.

L’Intégration des Systèmes de Stockage d’Énergie

Les systèmes de stockage d’énergie jouent un rôle capital dans l’optimisation de l’autoconsommation. L’installation de batteries permet d’utiliser l’électricité produite durant la journée à tout moment, notamment le soir ou par temps nuageux, lorsque la production d’énergie est faible.

Types de Batteries pour Systèmes Photovoltaïques

Au sein des installations photovoltaïques, plusieurs types de batteries sont disponibles :

• Batteries au lithium : largement reconnues pour leur efficacité, leur faible taille et leur durée de vie prolongée.
• Batteries au plomb : plus économiques, mais avec une durée de vie moins importante et un rendement énergétique inférieur.

Les batteries au lithium, par exemple, peuvent offrir une durée de vie de 10 à 15 ans, rendant l’investissement initial plus intéressant à long terme malgré un coût d’achat plus élevé.

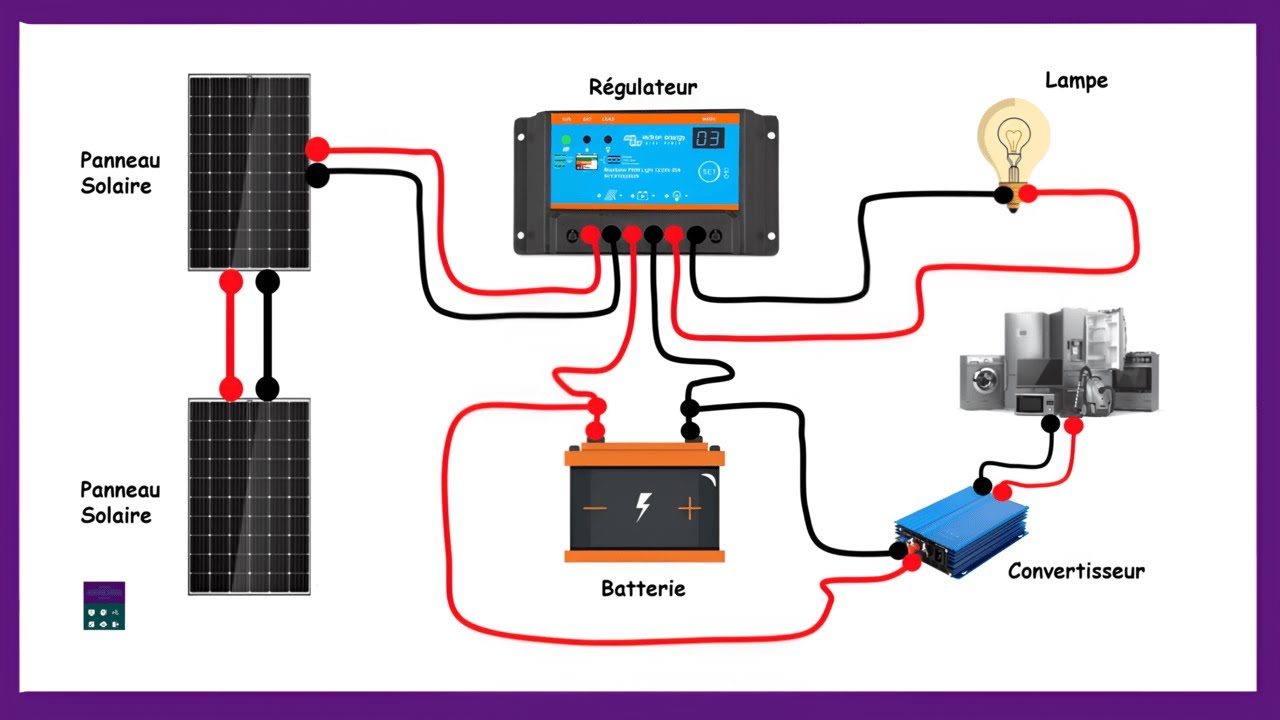

Schéma d’Intégration des Batteries

Un schéma d’installation efficace doit clairement montrer la position des batteries par rapport aux autres composants, comme les panneaux solaires et l’onduleur. Cette interaction doit également inclure des dispositifs de protection, comme des fusibles, pour éviter les surcharges.

En planifiant un bon schéma, vous réduisez les risques de défaillance et maximisez les performances de votre système d’autoconsommation, atteignant des rendements d’électricité allant jusqu’à 80%.

Normes et Réglementations en Matière d’Installation Solaire

Lors de l’installation d’un système photovoltaïque, il est crucial de suivre les normes de sécurité et d’efficacité en vigueur. En France, la norme NF C 15-100 doit être respectée pour garantir la sécurité électrique des installations. Cette réglementation a pour but d’assurer que toutes les installations respectent des critères de sécurité moderne.

Documents et Autorisations Nécessaires

Avant de procéder à toute installation, un certain nombre de documents doivent être en ordre :

• Autorisation d’urbanisme : indispensable pour s’assurer de la conformité avec les règlements locaux.
• Dossier complet : incluant les déclarations CERFA, les plans de situation et des photographies de l’emplacement.

Cette documentation est nécessaire pour que la mairie puisse évaluer l’impact visuel et technique de l’installation, afin d’éviter des complications potentielles lors de la mise en œuvre de votre projet.

Contrôles et Vérifications Finales

Une fois l’installation achevée, il est judicieux de procéder à une vérification minutieuse. Cette procédure inclut la vérification des connexions électriques et s’assure que chaque élément du schéma fonctionne comme prévu. Les professionnels recommandent de faire appel à un installateur diplômé pour certifier la conformité de l’ensemble du système.

Évaluer la Rentabilité de votre Installation Photovoltaïque

Avant de se lancer dans l’installation de panneaux solaires, il est crucial d’évaluer la rentabilité de votre projet. Plusieurs variables peuvent affecter le retour sur investissement, notamment la consommation d’énergie de votre foyer et le coût initial de l’installation.

Facteurs Influençant la Rentabilité

Les aspects suivants influencent grandement la rentabilité de votre installation :

• Orientation et inclinaison des panneaux
• Qualité des équipements, comme les panneaux monocristallins, qui offrent un rendement énergétique supérieur.
• Taille de l’installation, qui impacte directement le volume d’énergie produite.

Il est essentiel de réaliser une étude approfondie pour s’assurer que chaque composant de la configuration est optimisé pour maximiser le rendement énergétique.

Aides Financières Disponibles

Des aides financières intéressantes sont également disponibles en France pour compenser une partie des coûts d’installation. Cela inclut :

• Crédit d’impôt : ce dernier peut offrir jusqu’à 30 % de réduction sur le coût total
• Primes à l’installation : divers organismes offrent ces primes pour encourager l’adoption des énergies renouvelables.

En combinant un schéma d’installation réfléchi avec ces aides, votre projet photovoltaïque peut devenir très attractif financièrement.
