Schéma électrique pour une installation photovoltaïque avec batterie

Lors de l’installation d’un système photovoltaïque, le schéma électrique représente une étape cruciale pour garantir un fonctionnement optimal. Cela implique de comprendre comment les différents composants interagissent entre eux pour produire et stocker de l’énergie. Le système typique est constitué de panneaux solaires, d’un régulateur de charge, d’une batterie de stockage et d’un onduleur. Chacun de ces éléments joue un rôle essentiel dans l’ensemble de l’installation.

Les panneaux photovoltaïques fonctionnent en transformant l’énergie solaire en électricité, puis cette électricité est envoyée vers un régulateur de charge. Cet appareil est crucial, car il contrôle la tension et le courant envoyés vers la batterie, protégeant ainsi celle-ci contre les surcharges. En stockant l’énergie produite, la batterie permet de l’utiliser lorsque la production est insuffisante, par exemple la nuit.

Principes de fonctionnement du système électrique

Le schéma électrique d’une installation photovoltaïque avec batterie s’organise autour de deux grands axes : la production et le stockage d’énergie. Lorsque les panneaux solaires sont exposés au soleil, leur production peut aller de quelques watts à plusieurs kilowatts, selon la taille et l’orientation des panneaux. Cette électricité est directement utilisée pour alimenter les appareils électriques dans le domicile où le système est installé. Lorsqu’il y a un surplus d’énergie, celui-ci est dirigé vers la batterie pour storage, assurant ainsi une continuité d’énergie, même lors de périodes d’ensoleillement faible.

Le rôle de l’onduleur est également fondamental, car il permet de convertir le courant continu (CC) en courant alternatif (CA) afin qu’il soit compatible avec la plupart des équipements domestiques. Des marques réputées telles que Victron Energy, Schneider Electric, et SolarEdge proposent des onduleurs de haute qualité garantissant un rendement optimal.

Avantages d’une installation avec batterie

Les systèmes photovoltaïques avec batterie présentent de nombreux avantages, tant sur le plan économique qu’environnemental. L’un des principaux bénéfices est l’autonomie énergétique qu’ils permettent d’atteindre. Grâce à la batterie de stockage, les utilisateurs peuvent bénéficier d’une source d’énergie fiable même lorsque la production d’énergie solaire est insuffisante. Cela permet non seulement d’utiliser l’électricité à tout moment, mais aussi de réduire la dépendance vis-à-vis du réseau électrique traditionnel.

Voici quelques avantages clés d’un tel système :

• Économies sur les factures d’électricité : Les utilisateurs peuvent réduire leur consommation d’énergie du réseau, ce qui entraîne des économies considérables sur les factures.
• Utilisation optimale des énergies renouvelables : La capacité de stocker l’énergie permet de maximiser l’exploitation de la production solaire.
• Réduction de l’empreinte carbone : En utilisant une énergie propre, les installations contribuent à la lutte contre le changement climatique.

Inconvénients à prendre en compte

Tout en bénéficiant des avantages d’un système photovoltaïque, il est essentiel de prendre en compte certains inconvénients potentiels. L’un des défis majeurs est le coût initial élevé d’installation. Bien que les prix des panneaux solaires aient diminué, le coût des batteries reste relativement élevé. De plus, ces systèmes nécessitent un entretien régulier pour assurer leur bon fonctionnement, ce qui peut représenter un investissement supplémentaire.

Parmi les autres inconvénients, on trouve :

• Durée de vie limitée des batteries : La plupart des batteries ont une durée de vie qui varie entre 5 à 15 ans selon la technologie utilisée.
• Complexité de l’installation : Installer un système avec batteries peut nécessiter des compétences techniques avancées.
• Maintenance : Un entretien régulier est requis pour éviter tout dysfonctionnement.

Composants essentiels d’une installation photovoltaïque avec batterie

Pour réussir une installation photovoltaïque efficace, il est fondamental de choisir les bons composants. Voici une liste des éléments clés à prendre en considération lors de la planification :

• Panneaux photovoltaïques : Sélectionnez des panneaux de haute qualité, adaptés à votre niveau de production énergétique attendu.
• Régulateur de charge : Investissez dans un modèle performant, tel que ceux proposés par Fronius ou ABB.
• Batterie de stockage : Optez pour des technologies reconnues, comme les batteries lithium-ion pour leur efficacité.
• Onduleur : Priorisez des appareils de marques telles que SMA Solar Technology et Enphase Energy.
• Système de gestion de l’énergie : Un logiciel intelligent peut aider à optimiser la consommation et le stockage.

Les utilisateurs peuvent explorer des options variées pour chaque composant, leur permettant ainsi de configurer un système conforme à leurs besoins et à leurs attentes financières. Les plateformes de comparaison en ligne, telles que Comparateur Panneau Solaire, offrent également des ressources utiles pour évaluer les performances des différents équipements.

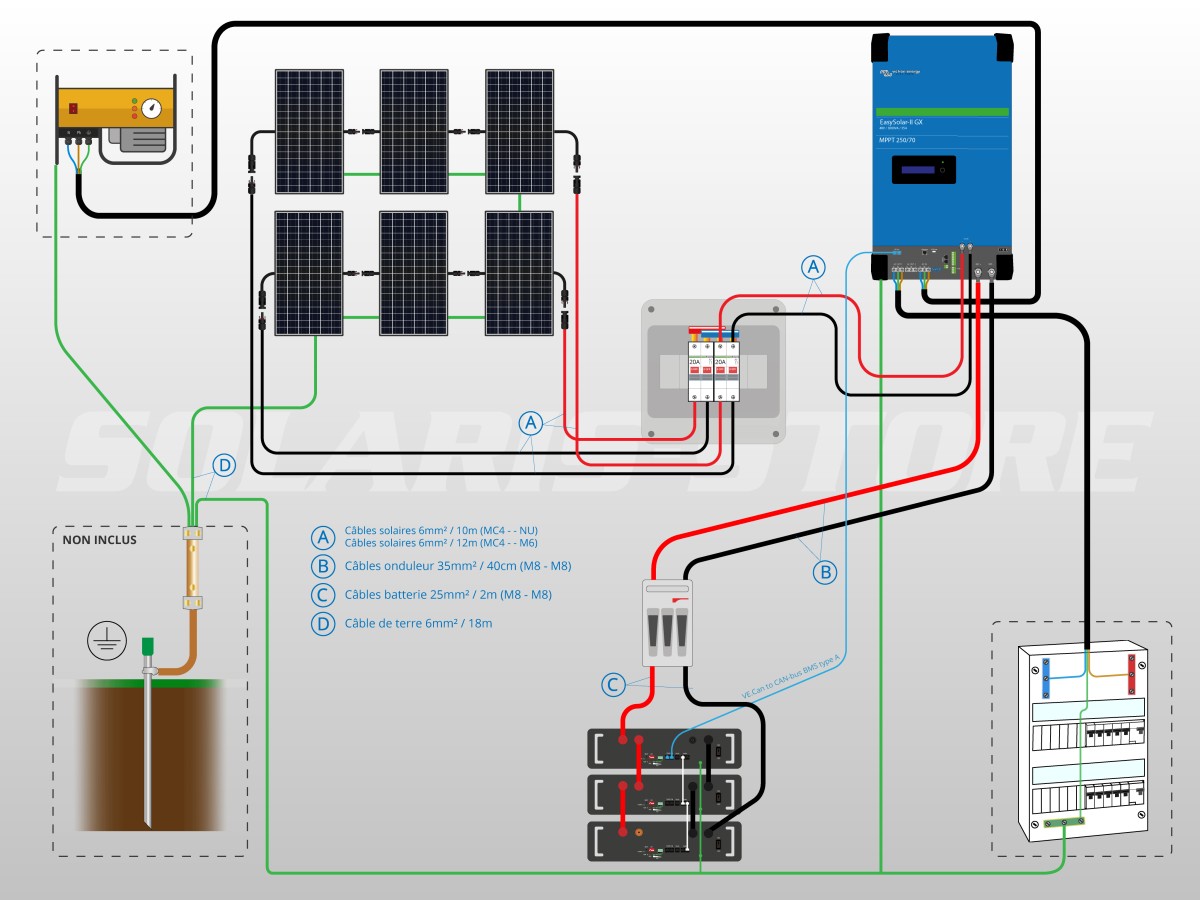

Mise en œuvre du schéma électrique

Après avoir choisi les composants nécessaires, il est temps de réaliser le schéma électrique de l’installation. Cette étape demande une attention particulière pour éviter toute erreur de câblage.

Les étapes de réalisation du schéma électrique comprennent :

1. Positionnement des panneaux : Installer les panneaux à un emplacement optimal pour maximiser l’exposition au soleil.
2. Connexion au régulateur de charge : Reliant les panneaux au contrôleur de charge pour gérer la distribution.
3. Branchement à la batterie : Assurer un raccordement sûr et efficace à la batterie pour le stockage.
4. Installation de l’onduleur : Connecter l’onduleur pour transformer le courant utilisé dans le logement.
5. Disjoncteur : Ajouter un disjoncteur pour la protection du circuit est crucial.

Pour ceux qui désirent approfondir leurs connaissances sur la conception de systèmes photovoltaïques avec batteries, des ressources comme Panneau Photovoltaïque peuvent fournir des informations et des schémas détaillés pour optimiser votre installation.
