tension panneau solaire photovoltaïque
Dans le contexte actuel de transition énergétique, les panneaux solaires photovoltaïques ont connu une montée spectaculaire en popularité. L’un des aspects techniques cruciaux à comprendre pour maximiser leur efficacité est la notion de tension de sortie. En effet, la tension générée par un panneau solaire est un indicateur clé de sa performance. Ainsi, il est impératif de se plonger dans les nuances de cette tension et de ses implications pratiques.
Comprendre la tension de sortie d’un panneau solaire
La tension de sortie d’un panneau solaire est une mesure fondamentale qui exprime la force électromotrice mise en jeu lorsqu’un panneau convertit l’énergie solaire en électricité. Cette valeur, mesurée en volts (V), est influencée par plusieurs éléments tels que le type de cellules photovoltaïques, les conditions environnementales et la luminosité. Ignorer cet aspect pourrait mener à des installations inappropriées et à des pertes d’énergie considérables.
Notion clé : la tension à vide et la tension à puissance maximale
Deux valeurs de tension sont particulièrement essentielles : la tension à vide (Voc) et la tension à puissance maximale (Vmp). La tension à vide représente la tension mesurée entre les bornes d’un panneau lorsqu’il n’alimente aucune charge. Elle reflète le potentiel maximum du panneau lors de conditions optimales d’ensoleillement. À l’inverse, la tension à puissance maximale indique la tension à laquelle le panneau génère le plus d’énergie. Comprendre ces spécifications est primordial pour les installations, que ce soit pour des systèmes résidentiels ou industriels.
- Tension à vide (Voc) : potentiel maximum sous conditions optimales.
- Tension à puissance maximale (Vmp) : tension pour une performance optimale.
Ainsi, dans le cadre d’un projet photovoltaïque, il est crucial de vérifier les spécifications fournies par les fabricants tels que SMA, SolarEdge, ou Canadian Solar, afin de choisir un panneau adapté à vos besoins électriques.
| Type de tension | Description |
|---|---|
| Voc | Tension mesurée à vide, sans charge |
| Vmp | Tension où le panneau produit sa puissance maximale |
Mesurer la tension d’un panneau solaire
La mesure de la tension d’un panneau solaire est une opération simple à réaliser, mais elle nécessite des précautions. Pour ce faire, un voltmètre est l’outil approprié. Voici les étapes à suivre pour obtenir une mesure précise :
- Vérifiez l’état du panneau : Assurez-vous qu’il est propre et exempt d’obstructions.
- Réglez le voltmètre : Sélectionnez le mode « Volt continu » et choisissez une plage qui couvre les valeurs attendues, souvent autour de 100V ou 200V.
- Effectuez la mesure : Effectuez la mesure en plein soleil et sans charge pour obtenir des valeurs précises.
Il est recommandé de procéder à ces vérifications de manière régulière, surtout si le système est connecté à d’autres composants comme des régulateurs, par exemple des modèles de Victron Energy ou Fronius, qui peuvent influencer la performance globale de l’installation.
Impact de l’ombre sur la tension de sortie
Il est essentiel de garder à l’esprit que l’ombre portée sur un panneau solaire peut avoir un effet néfaste sur la performance. Même une légère obstruction peut réduire significativement la tension de sortie. Cela peut également affecter d’autres panneaux connectés en série, provoquant une baisse de production d’énergie.
- Installer des panneaux en évitant l’ombre des arbres ou bâtiments.
- Utiliser des systèmes de suivi solaire pour maximiser l’exposition.
- Réaliser des nettoyages réguliers pour éviter l’accumulation de salissures.
| Impact de l’ombre | Conséquences |
|---|---|
| Ombre légère | Réduction de tension sur le panneau concerné |
| Ombre importante | Impact sur toute l’installation, entraînant une baisse générale de performance |
Tension des systèmes en série et en parallèle
Lorsque plusieurs panneaux solaires sont connectés pour créer un système plus robuste, il est important de comprendre comment la configuration influence la tension totale. Dans un système en série, la tension s’additionne.
Par exemple, si trois panneaux ayant une tension de 35V chacun sont connectés en série, la tension totale du système atteindra 105V. Cela peut être crucial pour certaines configurations nécessitant des tensions élevées. En revanche, dans un système en parallèle, la tension reste constante, mais l’intensité augmente. Voici quelques points importants à considérer :
- Série : Tensions additionnées, intensité constante.
- Parallèle : Tension constante, intensité cumulée.
Il est essentiel de bien planifier cette étape afin d’optimiser le rendement du système. Choisir la configuration appropriée peut donc avoir un impact direct sur les performances de votre installation, surtout avec des marques réputées comme Delta ou Renusol.
| Configuration | Tension totale | Intensité |
|---|---|---|
| Série | Somme des tensions de chaque panneau | Constant |
| Parallèle | Constante à un seul panneau | Somme des intensités |
Choix des régulateurs solaires et leur influence sur la tension
Les régulateurs solaires jouent un rôle fondamental dans l’optimisation du fonctionnement d’un système photovoltaïque. Deux types principaux font face à une large adoption : le MPPT (Maximum Power Point Tracking) et le PWM (Pulse Width Modulation). Chacun a ses particularités qui influencent la performance finale du système.
Régulateurs MPPT
Les régulateurs MPPT optimisent la tension de sortie des panneaux solaires afin d’obtenir la puissance maximale. Cette technologie est particulièrement utile sous des conditions de faible luminosité ou lorsque la température est élevée. Ces régulateurs, tels que ceux de Sungrow, permettent d’augmenter sensiblement l’efficacité des installations.
Régulateurs PWM
D’un autre côté, les régulateurs PWM sont souvent plus simples et moins coûteux mais limitent la performance dans des conditions de luminosité variable. Ils régulent la puissance transmise aux batteries en dégradant la tension lors des cycles de charge. Bien que moins efficaces, ils conviennent à des systèmes simples où le coût est un facteur déterminant.
- Régulateurs MPPT : excellents pour une efficacité accrue.
- Régulateurs PWM : adaptés à des solutions plus économiques.
Le choix d’un régulateur doit donc être soigneusement pondéré pour s’assurer qu’il coïncide avec les attentes de performance du système global.

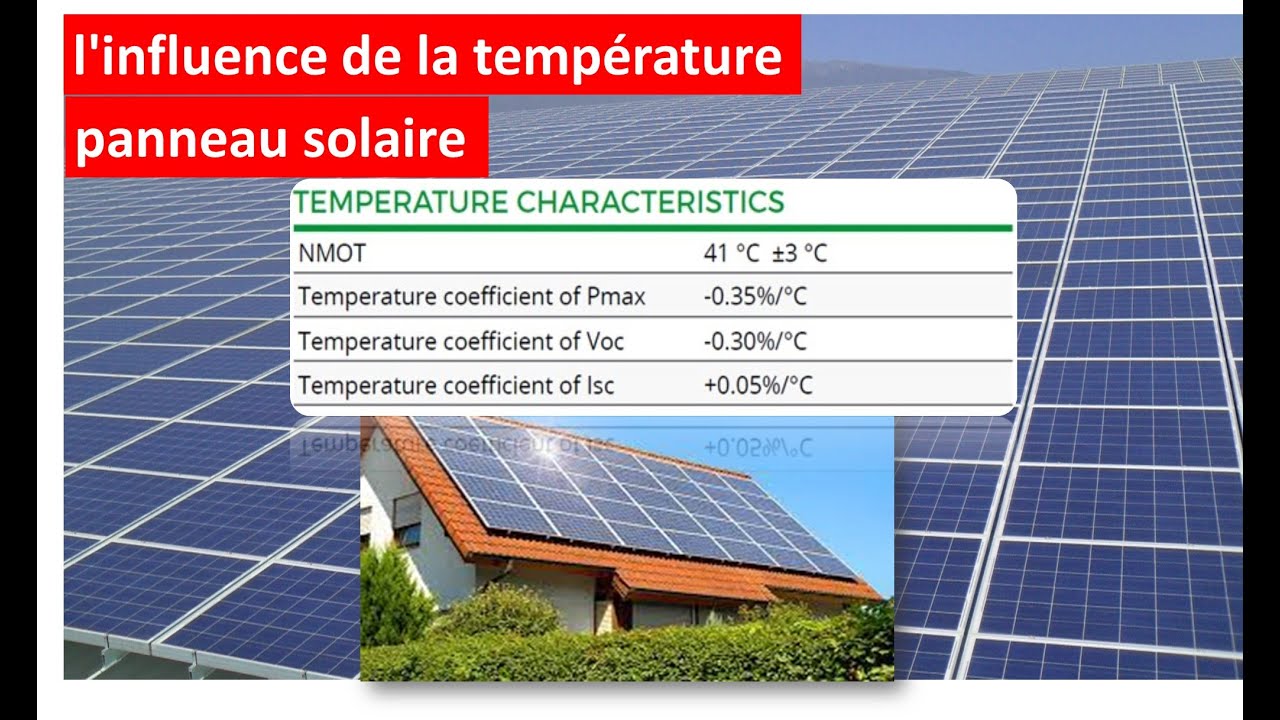

Impact de la température sur la tension des panneaux solaires
La température est un facteur déterminant dans le fonctionnement des panneaux photovoltaïques. En effet, un panneau fonctionne moins efficacement sous des températures élevées. Plus la température augmente, plus la tension de sortie a tendance à diminuer. Cela peut entraîner une perte significative de rendement, en particulier si la conception d’un système n’en tient pas compte.
Conséquences d’une hausse de température
Les cellules photovoltaïques sont conçues pour fonctionner à leur meilleur rendement sous des conditions idéales. Cependant, lorsque la chaleur augmente, la tension de sortie diminue, ce qui peut réduire la production électrique. Voici quelques points à considérer :
- Les panneaux en aluminium peuvent s’échauffer rapidement, entraînant ce phénomène.
- Des systèmes de ventilation ou de refroidissement peuvent être nécessaires dans certaines installations.
- Certaines marques, telles que Schneider Electric, proposent des solutions innovantes pour atténuer ces effets.
| Température | Effet sur la tension | Réaction recommandée |
|---|---|---|
| Basse température | Augmente la tension de sortie | Optimiser les performances |
| Haute température | Diminution de la tension de sortie | Utiliser des solutions de ventilation |
À l’aube de 2025, bien comprendre la relation entre la température et la tension des panneaux est primordial pour ceux qui envisagent d’installer un système photovoltaïque, afin d’assurer une efficacité optimale.
