schéma électrique photovoltaique

Le domaine de l’énergie renouvelable est en pleine expansion, et l’installation de systèmes photovoltaïques constitue une réponse efficace aux enjeux environnementaux actuels. La nécessité d’opter pour des alternatives à nos modes de production d’énergie traditionnels est plus pressante que jamais. Les schémas électriques sont des outils indispensables dans ce processus, garantissant la sécurité et l’optimisation des installations solaires. Cet article explore en profondeur les différents aspects des schémas électriques photovoltaïques, mettant en lumière leur importance pour la réussite de votre projet.

Comprendre les fondamentaux des schémas électriques photovoltaïques

Avant d’aborder la conception d’un schéma électrique, il est crucial d’explorer les principes fondamentaux qui régissent le fonctionnement des installations photovoltaïques. En effet, chaque élément d’un système solaire joue un rôle déterminant dans la conversion de l’énergie solaire en électricité utilisable.

Les composants principaux des systèmes photovoltaïques

Un schéma électrique bien conçu intègre plusieurs éléments essentiels, tous interconnectés pour assurer une production d’énergie optimale. Les principaux composants comprennent :

• Panneaux solaires : Equipements clés capables de transformer la lumière du soleil en électricité.
• Onduleur : Cet appareil convertit le courant continu (DC) produit par les panneaux en courant alternatif (AC), qui est le type d’électricité utilisé par les appareils domestiques.
• Dispositifs de protection : Des éléments comme les disjoncteurs, qui évitent les surcharges et assurent la sécurité de l’installation.
• Batteries : Utilisées pour stocker l’énergie excédentaire produite, permettant une utilisation efficace de l’électricité lorsqu’il y a moins de production solaire.

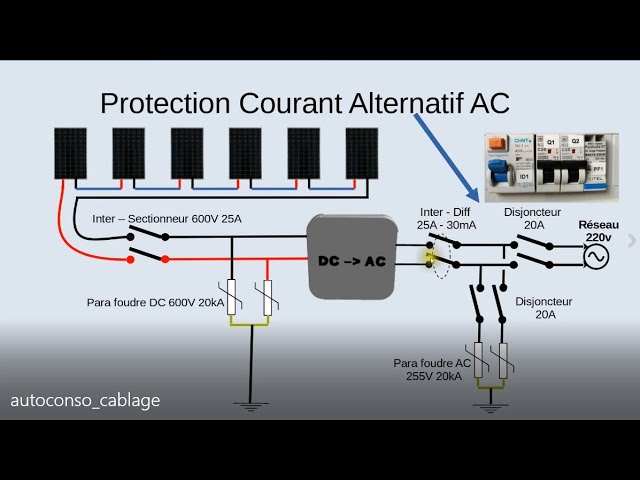

Un schéma électrique doit représenter ces composants de manière claire, indiquant non seulement leur emplacement, mais aussi la manière dont ils sont interconnectés.

Les types de schémas électriques

Lors de la conception d’un système photovoltaïque, il existe différents types de schémas électriques qui peuvent être utilisés :

• Schéma de principe : Montre les connexions de base et décrit le fonctionnement global du système.
• Schéma de raccordement : Détaille les connexions électriques entre les différents composants du système.
• Schéma de montage : Représente l’emplacement physique des panneaux et des autres équipements sur le site d’installation.

Chacun de ces schémas joue un rôle crucial dans la bonne exécution du projet, et il est aisé de se référer à des systèmes en ligne tels que Solaire Photovoltaïque ou Oscaro Power pour des exemples plus concrets.

Importance de la documentation électrique

Collaborer avec des professionnels formés dans le domaine de l’énergie renouvelable permet d’élaborer des schémas électriques précis et adaptés. Un schéma bien rédigé peut faciliter l’interaction entre l’installateur et le propriétaire du système, minimisant les malentendus et garantissant ainsi la conformité avec les normes en vigueur.

Ce schéma sert de guide visuel et assure le bon fonctionnement de l’ensemble du système. Les schémas doivent également être mis à jour en fonction des nouvelles technologies et réglementations, ce qui est d’une importance capitale dans un domaine en constante évolution.

La conception et le choix des raccordements

Un aspect primordial d’un schéma électrique est la manière dont les panneaux solaires sont raccordés. La conception du système peut considérablement influencer la production d’électricité et, par conséquent, sa rentabilité. Il existe deux principaux types de raccordement : en série et en parallèle.

Raccordement en série

Dans un système en série, les panneaux solaires sont connectés les uns aux autres. Cela signifie que la tension des panneaux s’additionne, ce qui peut être avantageux lorsque la tension de sortie souhaitée est élevée.

• Avantages : Prise en charge de volets d’ombre, ce qui peut réduire le coût du câblage.
• Inconvénients : Si un panneau est partiellement ombragé ou défectueux, cela impacte toute la chaîne de panneaux, réduisant ainsi la production globale.

Raccordement en parallèle

Avec le raccordement en parallèle, chaque panneau solaire est connecté individuellement au système, permettant ainsi une meilleure performance globale.

• Avantages : Même si un panneau est moins performant, les autres panneaux continuent de fonctionner, ce qui préserve l’efficacité.
• Inconvénients : Nécessite plus de câblage, ce qui peut augmenter le coût initial de l’installation.

Le choix entre ces deux méthodes dépendra des spécificités de votre installation, notamment de l’orientation des panneaux, de l’espace disponible et de l’ensoleillement. Un guide précieux est disponible sur les sites comme Installation Photovoltaïque, où des exemples pratiques sont présentés.

Optimiser la conception pour des performances maximales

Une fois que le choix de raccordement est décidé, il est essentiel de concevoir le système de manière à maximiser la production d’énergie. Ceci inclut :

• Dimensionnement adéquat des panneaux en fonction de la consommation énergétique prévue.
• Analyse des conditions d’ensoleillement du site, pour garantir l’orientation optimale des panneaux.
• Évaluation des besoins en stockage d’énergie via des batteries.

Par exemple, l’intégration de systèmes de stockage, comme les batteries Lithium, peut améliorer l’autoconsommation, permettant ainsi aux propriétaires d’utiliser l’électricité durant les périodes où la production est faible.

Ces considérations sont cruciales non seulement pour l’efficacité énergétique, mais également pour maximiser la rentabilité d’un projet tout en réduisant les dépenses d’électricité à long terme.

L’importance du stockage d’énergie dans un système photovoltaïque

Un aspect souvent négligé de l’installation photovoltaïque est la gestion efficace de l’énergie produite. L’intégration de systèmes de stockage, tels que les batteries, au sein de la conception du schéma électrique, améliore significativement l’autonomie du système.

Pourquoi stocker de l’énergie ?

Le stockage d’énergie permet de disposer de l’électricité lors des moments où la production est insuffisante, par exemple les nuits ou les jours nuageux. Les systèmes de stockage rendent votre installation énergétique moins dépendante des fluctuations climatiques. Voici les principaux avantages :

• Autonomie renforcée : Possibilité de consommer son énergie produite indépendamment du réseau.
• Optimisation des coûts : Réduction des factures d’électricité en utilisant l’énergie stockée aux heures de forte consommation.
• Réduction de l’impact environnemental : Augmentation de l’utilisation d’énergie renouvelable.

Types de batteries et leur intégration dans les schémas électriques

Les batteries peuvent varier selon la technologie employée. Les batteries Lithium, bien que plus coûteuses, offrent une meilleure longévité et un rendement énergétique supérieur. En revanche, les batteries au plomb, plus économiques, présentent un cycle de vie limité et un rendement énergétique inférieur.

Pour que le stockage d’énergie soit efficace, un schéma d’intégration clair doit être élaboré. Cela inclut :

• L’emplacement des batteries par rapport à l’onduleur et aux panneaux solaires.
• Les connexions nécessaires pour éviter les surcharges et les décharges profondes.

Le site Soleil Photovoltaïque offre des ressources précieuses pour optimiser ces configurations.

Par conséquent, choisir le bon type de batterie et intégrer ces systèmes dans le schéma électrique est primordial pour optimiser l’efficacité de la production d’énergie à long terme.

Travaux de conformité et normes à respecter

Lorsqu’il s’agit d’installer un système photovoltaïque, il est essentiel de respecter les normes et réglementations en vigueur. Ces exigences garantissent non seulement la sécurité des installations, mais aussi leur conformité avec les standards de performance énergétique.

Normes françaises en matière d’installations photovoltaïques

En France, une installation photovoltaïque doit respecter la norme NF C 15-100, qui régule la sécurité des installations électriques. Cette norme comprend plusieurs exigences, notamment :

• Protection contre les surcharges : Mise en place de dispositifs de protection adéquats pour prévenir les risques électriques.
• Accessibilité : Tous les composants doivent être accessibles pour la maintenance et les contrôles réguliers.
• Établissement de déclarations : Les déclarations administratives (CERFA) doivent être remplies avant le début des travaux.

Les contrôles finaux et certifications

Une fois l’installation réalisée, un contrôle final doit être effectué par un professionnel qualifié. Ce contrôle garantit que l’ensemble du système respecte les normes d’installation électrique en vigueur. De plus, une certification, souvent exigée par des organismes comme CONSUE, est nécessaire pour attester de la conformité de l’installation. Des sites comme Installateur Photovoltaïque peuvent fournir des informations supplémentaires sur ces processus de certification.

En garantissant que chaque étape de l’installation respecte ces normes, vous minimisez les risques de problèmes électriques et vous assurez une performance optimale de votre système photovoltaïque.

Optimisation de la rentabilité de votre installation photovoltaïque

Installer un système photovoltaïque peut représenter un investissement initial conséquent. Il est donc crucial d’évaluer la rentabilité de votre projet avant de passer à l’action. Une analyse approfondie peut conduire à des économies significatives sur vos factures d’électricité à long terme.

Facteurs influençant la rentabilité

Lorsque l’on envisage une installation photovoltaïque, plusieurs facteurs doivent être pris en compte pour évaluer son potentiel de rentabilité :

• Orientation et inclinaison des panneaux : Ces éléments ont un impact direct sur la production d’énergie. L’orientation sud est généralement privilégiée en France.
• Taille de l’installation : Plus la surface des panneaux est grande, plus la production potentielle d’énergie sera élevée.
• Qualité des équipements : Opter pour des panneaux de qualité (monocristallins par exemple) peut augmenter le rendement énergétique.

Aides financières et subventions disponibles

Pour alléger le coût d’ensemble de l’installation, plusieurs aides financières sont disponibles. En 2025, ces mesures incluent :

• Crédit d’impôt : Une réduction d’impôt de 30% sur le coût d’installation des systèmes photovoltaïques.
• Primes à l’installation : Des incitations financières locales peuvent également exister pour encourager les particuliers à investir dans l’énergie solaire.
• Financements à taux zéro : Différentes aides peuvent vous permettre de bénéficier de prêts à taux réduit pour soutenir votre projet.

Utiliser un schéma précis pour la conception et l’installation de l’équipement, tout en tenant compte de ces incitations, peut rendre votre projet de panneaux solaires très attractif sur le plan financier. Les ressources telles que Horizon Énergie offrent des conseils pratiques pour comprendre ces obligations.

En somme, bien évaluer tous ces éléments est essentiel pour garantir la rentabilité de votre installation solaire. En suivant ces préconisations, vous pouvez optimiser votre projet afin qu’il réponde aux enjeux énergétiques de demain.
