Comprendre le Schéma Électrique d’un Panneau Solaire

Les panneaux solaires, véritables ambassadeurs des énergies renouvelables, méritent d’être appréhendés sous un angle technique pour s’assurer de leur efficacité. Chaque composant joue un rôle déterminant dans le processus de transformation de l’énergie solaire en électricité. Pour le néophyte, le schéma électrique d’un panneau solaire peut sembler complexe, mais une étude approfondie révèle une logique simplifiée dans son fonctionnement. L’objectif premier consiste à transformer l’énergie solaire en courant électrique qui peut être utilisé au sein d’un foyer.

Les principales étapes de ce processus sont simples : les panneaux solaires captent l’énergie du soleil grâce à leurs cellules photovoltaïques, qui, souvent en silicium, déclenchent un phénomène de conversion de la lumière en énergie électrique. Cette énergie, initialement sous forme de courant continu, nécessite un onduleur pour être transformée en courant alternatif, constituant l’alimentation des appareils électriques du domicile.

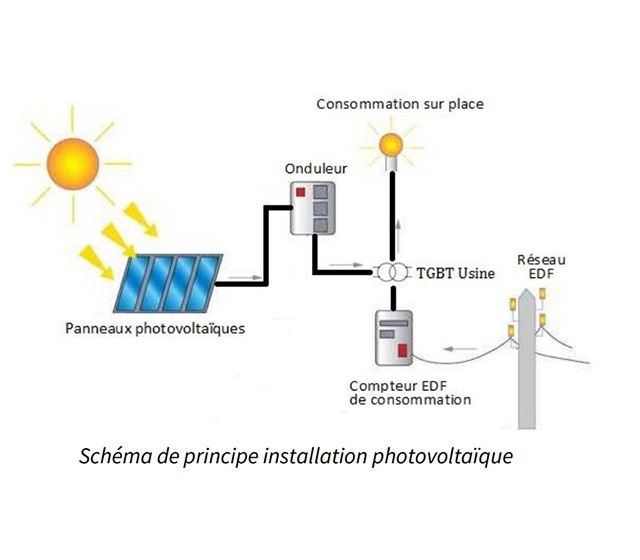

Un schéma typique peut être décomposé en plusieurs éléments clés :

• Les Panneaux Solaires : ce sont les dispositifs capteurs d’énergie solaire.
• L’Onduleur : transforme le courant continu en courant alternatif.
• Les Batteries (éventuelles) : stockent l’énergie pour une utilisation ultérieure.
• Le Tableau Électrique : gère la distribution de l’électricité produite.

Chaque élément de ce schéma joue un rôle indispensable pour garantir un fonctionnement optimal de l’installation. Par exemple, sans un onduleur de qualité, comme ceux proposés par Schneider Electric ou SolarEdge, l’énergie produite par les panneaux solaires resterait inutilisée. Il est également important de veiller à la sécurité de l’installation avec des dispositifs de protection, tels que disjoncteurs et parafoudres, essentiels pour éviter tout risque de court-circuit.

Le Schéma de Fonctionnement des Panneaux Solaires avec Batterie

Une installation solaire avec batteries permet d’augmenter l’autoconsommation d’électricité, un enjeu majeur dans le cadre de la transition énergétique. Installer des batteries photovoltaïques présente l’avantage crucial de stocker l’énergie produite pendant la journée pour une utilisation lorsqu’il n’y a pas de production, comme la nuit ou lors de jours nuageux. Ainsi, les utilisateurs peuvent atteindre une autonomie énergétique nettement meilleure.

Les batteries, telles que celles proposées par Victron Energy ou Enphase, permettent en effet de conserver entre 50 à 80 % de l’électricité produite, selon la configuration de l’installation. Cela contraste avec les systèmes sans batterie, où le taux d’autoconsommation est souvent réduit à 30 %. En d’autres termes, investir dans un système de stockage croit la durabilité et la rentabilité à long terme de l’installation.

Voici un aperçu des bénéfices offerts par une installation avec batterie :

• Utilisation de l’énergie produite même la nuit.
• Protection contre les pannes de réseau grâce à un système de sauvegarde.
• Économie sur la facture d’électricité.

Il est pertinent de comprendre que chaque installation doit être conçue prendre en compte les spécificités de l’utilisateur et de son environnement. Cela implique d’évaluer soigneusement les besoins énergétiques et de choisir les composants adéquats en fonction de ces critères vitales.

Schéma d’Installation des Panneaux Solaires à Domicile

La mise en place d’une installation solaire dans un cadre résidentiel nécessite une compréhension précise du schéma de raccordement. Généralement, un panneau solaire est installé sur le toit, exposé aux rayons directs du soleil, et peut également être intégré dans le cadre d’un système hybride, qui produit à la fois de l’électricité et de la chaleur.

Les panneaux hybrides exploitent un fluide caloporteur pour maximaliser l’énergie thermique. Ce fluide cède ses calories à l’eau, permettant ainsi de chauffer l’eau sanitaire. Même dans de mauvaises conditions climatiques, cette solution coexiste avec un système traditionnel de production d’eau chaude, optimisant ainsi l’usage énergétique.

Voici quelques éléments clés à prendre en compte lors de l’installation :

• Orientation des Panneaux : privilégiée au sud pour un rendement maximal.
• Qualité des Composants : choisir des marques réputées comme Hager et SMA.
• Intégration de Systèmes de Sécurités : inclure des coffrets de protection contre les surtensions.

Une réflexion adéquate sur le câblage et les protections mises en œuvre est cruciale pour garantir la sécurité et la rentabilité du système. Un bon agencement des composants peut contribuer à minimiser les pertes d’énergie et à optimiser la production électrique.

Schéma de Montage des Panneaux Solaires

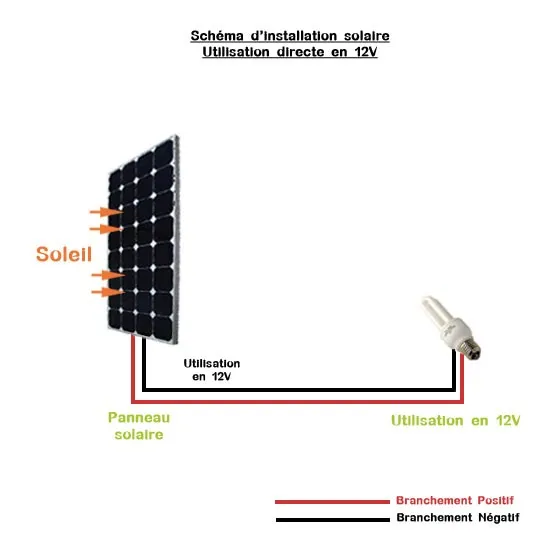

Établir correctement un schéma de montage est essentiel pour assurer le bon fonctionnement de l’installation photovoltaïque. Les panneaux peuvent être interconnectés soit en série, soit en parallèle, chaque méthode ayant ses propres avantages. Un câblage en série connecte la borne « plus » d’un panneau à la borne « moins » d’un autre, augmentant ainsi la tension totale. En revanche, le câblage en parallèle additionne les intensités, permettant de mieux gérer différentes conditions d’ensoleillement.

Dans le cadre de l’installation, il est sage de considérer les protections adéquates. Par exemple, Siemens propose des solutions en matière de coffrets de protection qui garantissent la sécurité de vos panneaux. Voici quelques outils fondamentaux :

• Coffrets de Protection DC/AC : garantissent une sécurité maximale.
• Parafoudres : indispensable dans les zones à risque orageux.
• Disjoncteurs : protègent contre les anomalies électriques.

Respecter ces directives maximise non seulement la sécurité mais aussi l’efficacité de l’installation solaire. Une installation mal conçue ou mal protégée peut entraîner des pertes d’énergie considérables ou même des dangers électriques au sein du domicile.

Le Schéma Électrique pour Panneaux Solaires : Guide Pratique

Chaque installation solaire est unique et doit être soigneusement planifiée pour garantir son efficacité. La connaissance et l’application des normes de raccordement sont essentielles pour assurer la sécurité et la performance de votre système. Chaque schéma électrique doit respecter des réglementations spécifiques, notamment celles établies par la norme NF C 15-100, qui définit des exigences pour les installations à basse tension.

Pour réaliser un schéma de raccordement efficace, il est stratégique d’analyser les besoins énergétiques du foyer. Ce processus inclut des tâches telles que :

• Évaluation de la consommation électrique mensuelle.
• Identification des sources potentielles d’énergie renouvelable.
• Évaluation des équipements nécessaires, notamment des produits de qualité de marques telles que ABB et Jean Muller.

Ces étapes sont non seulement cruciales pour garantir la sécurité des utilisateurs, mais elles facilitent également l’optimisation de la consommation d’énergie au sein du foyer. En élaborant un schéma détaillé, il sera possible de maximiser l’efficacité énergétique tout en minimisant les risques associés aux installations photovoltaïques.
