Ce qu’il faut savoir sur le schéma du coffret AC photovoltaïque
Le coffret AC photovoltaïque est un élément central dans toute installation solaire, jouant un rôle clé dans la sécurité et la gestion de l’énergie. En effet, ce dispositif permet de transformer l’énergie produite par les panneaux solaires en électricité utilisable par les appareils domestiques et le réseau électrique. Pour les installateurs et les particuliers, comprendre le schéma électrique de ce coffret est essentiel pour assurer un fonctionnement optimal.

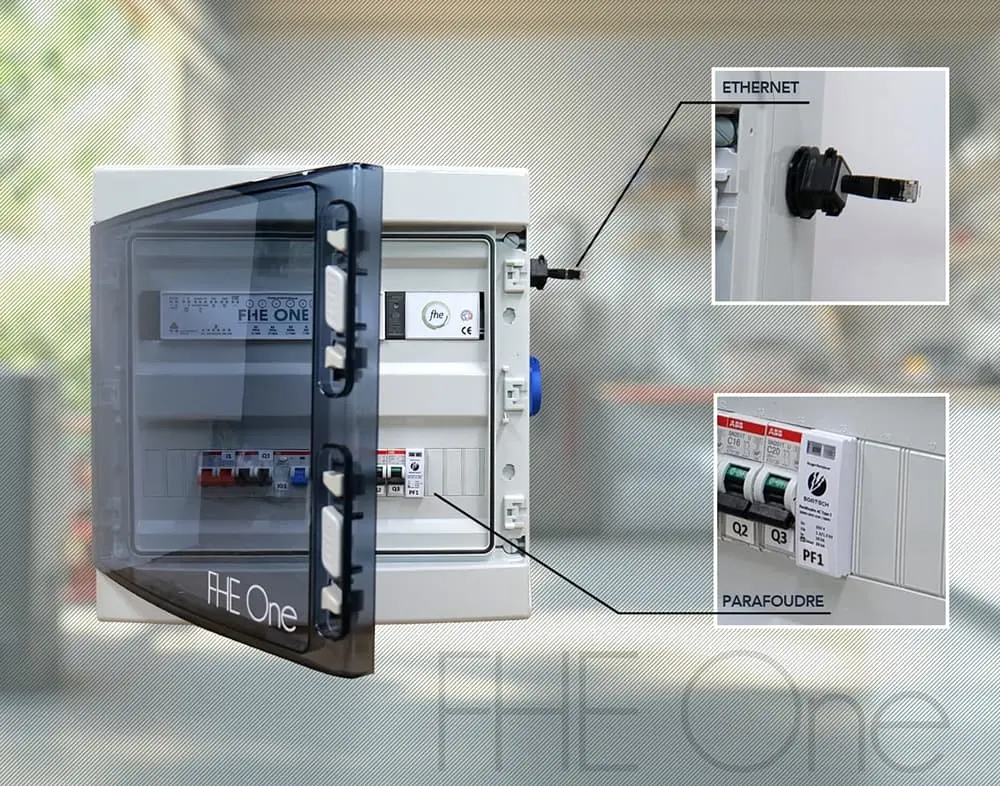

Les composants d’un coffret AC photovoltaïque typique incluent un disjoncteur différentiel, un interrupteur-sectionneur, des parafoudres, et des connecteurs électriques. Chacun de ces éléments joue un rôle déterminant dans la protection de l’installation et l’optimisation de la production d’énergie renouvelable.
Pour mieux comprendre l’importance de chaque élément, il est capital de détailler leur fonctionnement :
- Disjoncteur différentiel : Ce dispositif protège l’installation en cas de fuite de courant, réduisant ainsi les risques d’incendie et de chocs électriques.
- Interrupteur-sectionneur : Utilisé pour couper l’alimentation électrique des panneaux, il permet une maintenance en toute sécurité.
- Parafoudres : Ces équipements protègent l’installation des surtensions résultant par exemple de la foudre.
- Connecteurs électriques : Ils assurent la connexion sécurisée entre les différents composants du système.
Les fonctions principales du coffret AC
Chaque fonction du coffret AC est conçue pour maximiser la sécurité et l’efficacité de l’énergie solaire. Les utilisateurs doivent être conscients de ces fonctions pour garantir une installation fiable.
La protection contre les surintensités est l’une des fonctions cruciales. En cas de surcharge, le disjoncteur se déclenche, isolant ainsi le circuit et prévenant d’éventuels dommages. De même, l’isolement électrique est fondamental ; il garantit que les composants défectueux ne compromettent pas l’ensemble de l’installation.
En outre, le coffret doit gérer efficacement les flux d’électricité, permettant une distribution appropriée vers le réseau ou pour la consommation interne. Cela est particulièrement pertinent en cas d’autoconsommation, où l’énergie générée est utilisée immédiatement sans passer par le réseau public.
Il est conseillé de consulter des guides détaillés comme ceux fournis par Ekosia pour s’assurer que chaque élément est correctement intégré dans votre installation.
| Composant | Fonction |
|---|---|
| Disjoncteur différentiel | Protège contre les fuites de courant |
| Interrupteur-sectionneur | Permet l’isolement du circuit |
| Parafoudres | Protège des surtensions |
| Connecteurs électriques | Assurent des connexions sécurisées |
Le fonctionnement d’un système photovoltaïque et le rôle du coffret AC
Pour comprendre le rôle du coffret AC, il est impératif de saisir le fonctionnement global du système photovoltaïque. Les panneaux solaires transforment la lumière du soleil en électricité via le processus photoélectrique. Une fois cette énergie convertie en courant continu (DC), elle doit être transformée en courant alternatif (AC) pour être utilisée dans un foyer ou injectée dans le réseau.
Le coffret AC est l’interface entre l’onduleur, qui réalise cette conversion, et le reste du système électrique domestique. En intégrant des protections et des dispositifs de coupure, il assure un passage d’énergie sécurisé et efficace.
Les étapes de transformation de l’énergie solaire
- Captation de la lumière solaire : Les panneaux solaires, composés de cellules photovoltaïques, absorbent les rayons du soleil.
- Conversion en DC : L’énergie captée est transformée en courant continu par un onduleur.
- Transformation en AC : Le coffret AC s’assure que ce courant est converti pour être compatible avec le réseau domestique.
- Distribution : L’électricité est alors distribuée aux prises ou au tableau électrique de la maison.
Pour des installations de grande envergure, être au fait des spécificités techniques est primordial. Par exemple, un choix judicieux de disjoncteurs et de câbles est crucial. Pour une installation de 6 kW, l’utilisation d’un disjoncteur de 40A avec des câbles de 4 mm² est recommandé.
| Élément | Caractéristiques recommandées |
|---|---|
| Disjoncteur | 40A pour une installation de 6 kW |
| Câbles | 4 mm² pour une faible résistance |
Éléments constitutifs du coffret AC photovoltaïque
L’installation photovoltaïque repose sur plusieurs composants qui se complètent pour garantir une performance idéale. Comprendre chaque élément permet de façonner un système électrique robuste et durable. Les différents types de coffrets AC disponibles doivent être sélectionnés en fonction de la puissance de l’installation.
Les recommandations en matière d’équipements évoquent plusieurs approches, chacun ayant ses atouts. Voici un aperçu des types de coffrets :
| Type de Coffret | Puissance Compatible | Avantages |
|---|---|---|
| Coffret standard | Jusqu’à 3 kWc | Économique, installation simple |
| Coffret renforcé | 3-9 kWc | Meilleure protection, adaptabilité |
| Coffret modulaire | 9 kWc et plus | Extensibilité, personnalisation |
L’importance de sélectionner le bon coffret se traduit directement par la longévité et la performance de votre installation. Limiter les pertes au moment de l’installation à 2 % est également crucial, répartissez 1 % sur le courant continu et 1 % sur le courant alternatif.
Schéma de connexion d’un coffret AC photovoltaïque
Installer un coffret AC photovoltaïque nécessite une approche méthodique. Le schéma de câblage représente une carte routière, indiquant comment les différents composants interagissent. Un coffret bien configuré garantit une efficacité optimale et une sécurité accrue.
Visualisation du schéma de câblage
Sur un schéma typique, plusieurs éléments doivent être clairement définis :
- Disjoncteur différentiel de 30 mA
- Interrupteur-sectionneur général
- Connexion au tableau électrique principal
- Mise à la terre
Ces éléments doivent être disposés selon des normes précises. Des symboles normalisés facilitent la lecture des schémas. Il est essentiel d’être à l’aise avec ces symboles pour garantir une installation correcte. Consultez les guides de Solaire Pro pour des explications détaillées.
| Symbole | Signification |
|---|---|
| Point de connexion électrique | |
| Point de mise à la terre | |
| △ | Disjoncteur de protection |
Normes et réglementations en matière de coffrets AC photovoltaïques
L’installation de panneaux solaires en France obéit à un cadre légal strict. Les normes doivent être respectées pour garantir la sécurité et l’efficacité de votre installation. Le coffret AC photovoltaïque est soumis à différentes réglementations qui encadrent son installation.
Les textes de lois clés à consulter incluent la norme NF C 15-100, qui traite de l’électricité, et le guide UTE C 15-712-1, portant sur les installations photovoltaïques. Le respect de ces normes assure que toutes les installations sont sûres et conformes.
Normes de sécurité essentielles à respecter
- Classe d’isolation de type II (isolation renforcée)
- Chutes de tension maximales de 3%
- Protection différentielle adaptée
- Disjoncteurs compatibles avec la puissance installée
Avoir un certificat Consuel est indispensable pour prouver la conformité de votre installation. Cela s’acquiert après une évaluation par un professionnel compétent, apportant une sécurité supplémentaire à votre projet.
| Réglementation | Description |
|---|---|
| Norme NF C 15-100 | Exige des règles de sécurité électrique |
| Guide UTE C 15-712-1 | Cadre pour installations solaires |
| Norme XP C 15-712-3 | Spécifications pour systèmes avec stockage |
