Décoder le Panneau Solaire : Fonctionnement et Schéma Simplifié

Les panneaux solaires photovoltaïques sont des merveilles de la technologie moderne capables de transformer la lumière du soleil en électricité. Cette conversion repose sur des principes physiques simples mais efficaces qui méritent d’être décortiqués. Pour mieux comprendre comment cette énergie est produite et utilisée, un schéma est souvent le meilleur allié.

Le fonctionnement d’un panneau solaire photovoltaïque peut être expliqué en plusieurs étapes clés :

• Les capteurs photovoltaïques, souvent fabriqués en silicium, capturent les photons émis par le soleil.
• Cette captation génère des électrons qui produisent un courant électrique, initialement sous forme de courant continu.
• Ce courant est ensuite converti en courant alternatif grâce à un onduleur, rendant l’électricité consommable pour les appareils domestiques.

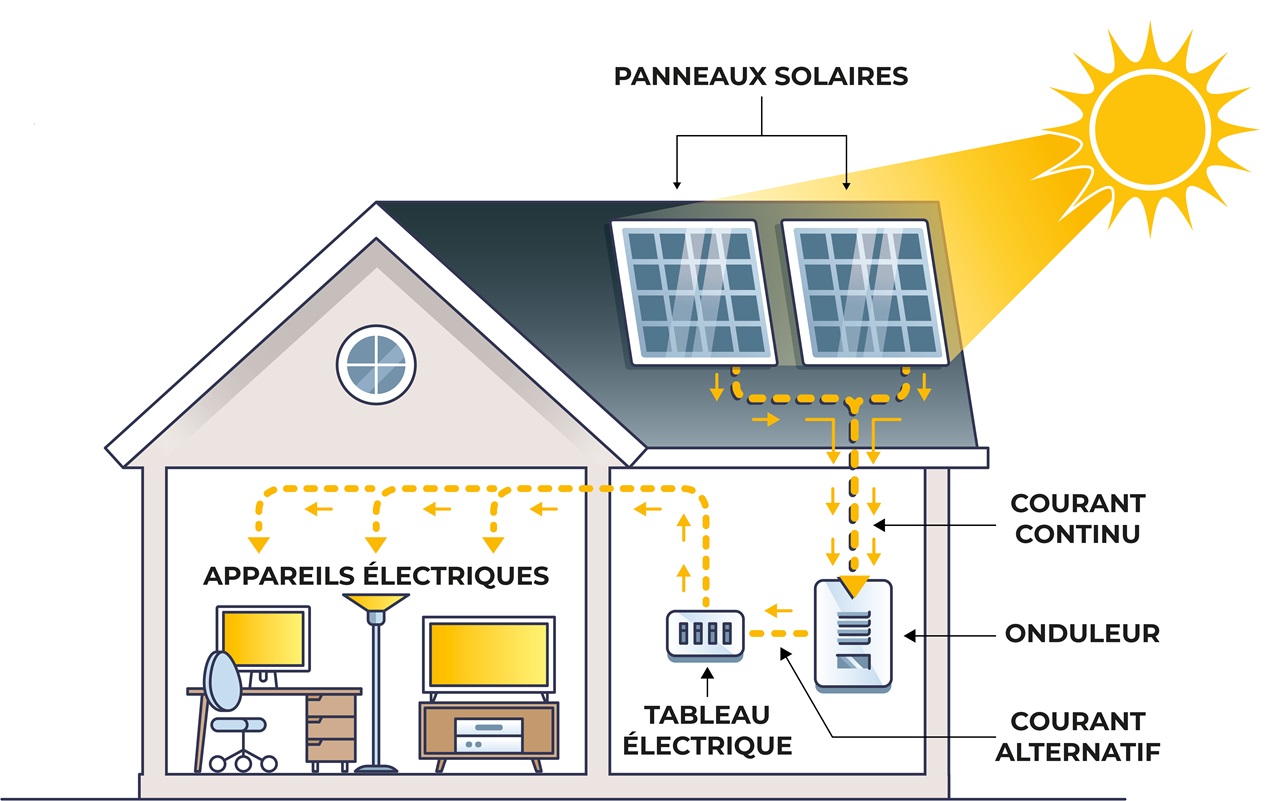

Pour mieux visualiser ces transformations, le schéma traditionnel présente les composants essentiels que sont le panneau solaire, l’onduleur, la distribution du courant et éventuellement un système de stockage comme des batteries.

L’utilisation de panneaux solaires s’inscrit dans une démarche d’économie d’énergie, également écologique. En prenant la décision d’installer un système photovoltaïque, il est possible de réduire significativement les factures d’électricité et de diminuer l’empreinte carbone d’un logement. Bien entendu, le rendement des installations varie selon plusieurs facteurs, notamment l’emplacement géographique, l’orientation des panneaux et leur inclinaison.

Les Types de Panneaux Solaires Disponibles

Actuellement, le marché propose plusieurs types de panneaux solaires, chacun ayant ses propres caractéristiques :

• Panneaux monocristallins : En général plus performants et efficaces, ils occupent également plus de surface.
• Panneaux polycristallins : Bien qu’ils soient légèrement moins efficaces, ils sont souvent plus abordables financièrement.
• Panneaux bifaciaux : Ces panneaux exploitent la lumière des deux côtés, augmentant ainsi le rendement.
• Tuiles solaires : Esthétiques mais coûteuses, elles remplacent les tuiles traditionnelles tout en produisant de l’énergie.

Les fabricants comme TotalEnergies, EDF Renouvelables, et Sunpower offrent une vaste gamme de choix. Chaque type de panneau a ses propres avantages et inconvénients, ce qui est essentiel à prendre en compte lors du choix d’une installation photovoltaïque.

Comprendre le Schéma d’une Centrale Solaire Photovoltaïque

La centrale solaire photovoltaïque est un système complexe, mais son schéma de fonctionnement reste accessible à tous. Au cœur de cette centrale, plusieurs éléments essentiels travaillent de concert pour transformer l’énergie solaire en électricité utilisable.

Le schéma typique d’une centrale solaire comprend principalement :

• Les panneaux solaires qui captent l’énergie solaire.
• Les onduleurs qui transforment le courant continu en courant alternatif.
• Un système de câblage qui connecte les différents composants.
• Des dispositifs de sécurité pour protéger le système en cas de surtension ou autre incident.

Il est également crucial de considérer le système de stockage énergétique. Certaines installations intègrent des batteries permettant de conserver l’énergie produite pour un usage ultérieur. Cela est particulièrement utile pour les foyers utilisant un système d’autoconsommation.

Un tableau récapitulatif des principaux équipements pourrait se présenter comme suit :

Ces équipements sont des éléments essentiels dans le fonctionnement d’une centrale solaire, déterminant la rentabilité et l’efficacité de l’installation. Pour approfondir le sujet, plusieurs ressources en ligne, telles que ce lien, offrent des schémas détaillés facilitant la compréhension des systèmes photovoltaïques.

Panneaux Solaires : Comprendre le Fonctionnement en Schéma

Un schéma simplifié d’un panneau solaire présente les étapes fondamentales du processus de conversion de l’énergie. Il peut être décomposé en trois phases principales, illustrant le chemin de la lumière du soleil à l’électricité.

Phase de Captation

Dans un premier temps, les capteurs solaires capturent la lumière du soleil. Cette phase est essentielle et est fortement influencée par le positionnement des panneaux. Idéalement, il convient de les orienter vers le sud avec une inclinaison d’environ 30 degrés pour maximiser la captation de lumière.

Phase de Transformation

Ensuite, à partir des photons captés, le courant continu est créé. Un onduleur est alors nécessaire pour convertir ce courant continu en courant alternatif, celui-ci étant le type d’énergie électrique que la majorité des appareils domestiques utilisent.

Phase de Distribution

Une fois l’électricité produite, elle est directement utilisée pour alimenter les appareils électriques du foyer, mais il est aussi possible de revendre le surplus d’énergie au réseau électrique. Pour comprendre les enjeux économiques, explorer des sources comme ce site peut s’avérer très instructif.

Installation de Panneaux Solaires : 8 Schémas pour Tout Expliquer

Installer des panneaux solaires nécessite une bonne compréhension des schémas d’installations. Le processus peut sembler compliqué, mais en le visualisant à l’aide de schémas, il devient beaucoup plus accessible.

Les Étapes Clés de l’Installation

Lors de l’installation d’un système photovoltaïque, il est impératif de suivre ces étapes :

• Évaluer le potentiel de votre toit : Inclinaison, orientation, et ombrage.
• Choisir le type de panneaux solaires (monocristallins, polycristallins, ou bifaciaux).
• Installer les panneaux selon un schéma de montage approprié : série ou parallèle.
• Connecter le système à l’onduleur et s’assurer de l’intégration de tout élément de sécurité.

Les schémas d’installations sont également utiles pour évoquer les aspects de sécurité électrique, en montrant comment protéger le panneau contre les surtensions, les pannes et autres aléas.

Comprendre ces étapes d’installation peut aider à tirer le meilleur parti des systèmes photovoltaïques et à mieux anticiper les coûts engagés. Des guides supplémentaires et des ressources spécifiques sont disponibles pour faciliter cette démarche.

Guide Pratique : Schéma de Branchement pour Panneaux Solaires

Le schéma de branchement est essentiel pour assurer que le système photovoltaïque fonctionne correctement et efficacement. Ce schéma illustre comment les panneaux solaires, l’onduleur et d’autres composants doivent être interconnectés.

Dans un schéma de branchement standard, plusieurs éléments doivent être clairement identifiés :

• Le réseau électrique : Relié à l’onduleur pour l’alimentation des appareils.
• Panneaux solaires : Reliés en série ou en parallèle pour maximiser la puissance de sortie.
• Systèmes de protection : Incluant des disjoncteurs et des parafoudres pour la sécurité.

Pour assurer la durabilité et le rendement du système, il est crucial de respecter les recommandations des fabricants, tels que celles fournies par Systovi ou ENGIE, notamment en ce qui concerne les schémas de câblage.

Des guides complets sont également disponibles pour apprendre à optimiser ces schémas, ce qui peut faire une différence significative dans le rendement global de votre installation, comme ceux consultables sur ce site.
