Comment connecter le panneau solaire à la batterie ?

Le branchement d’un panneau solaire à une batterie est une étape décisive pour assurer une autonomie énergétique efficace. Cette opération, bien que technique, peut être réalisée par un particulier si certaines conditions sont respectées. Dans cet article, nous allons explorer en détail les différentes étapes nécessaires, les outils requis et les précautions à prendre pour vous assurer que votre installation fonctionnera correctement et en toute sécurité.

Que vous souhaitiez utiliser cette installation pour des besoins domestiques, comme pour alimenter des appareils pendant des périodes d’obscurité, ou pour des activités de plein air, comme le camping, il est crucial de savoir comment effectuer correctement cette connexion. De plus, nous verrons quelles sont les meilleures pratiques pour garantir une performance optimale de votre système.

Nécessaire pour l’installation

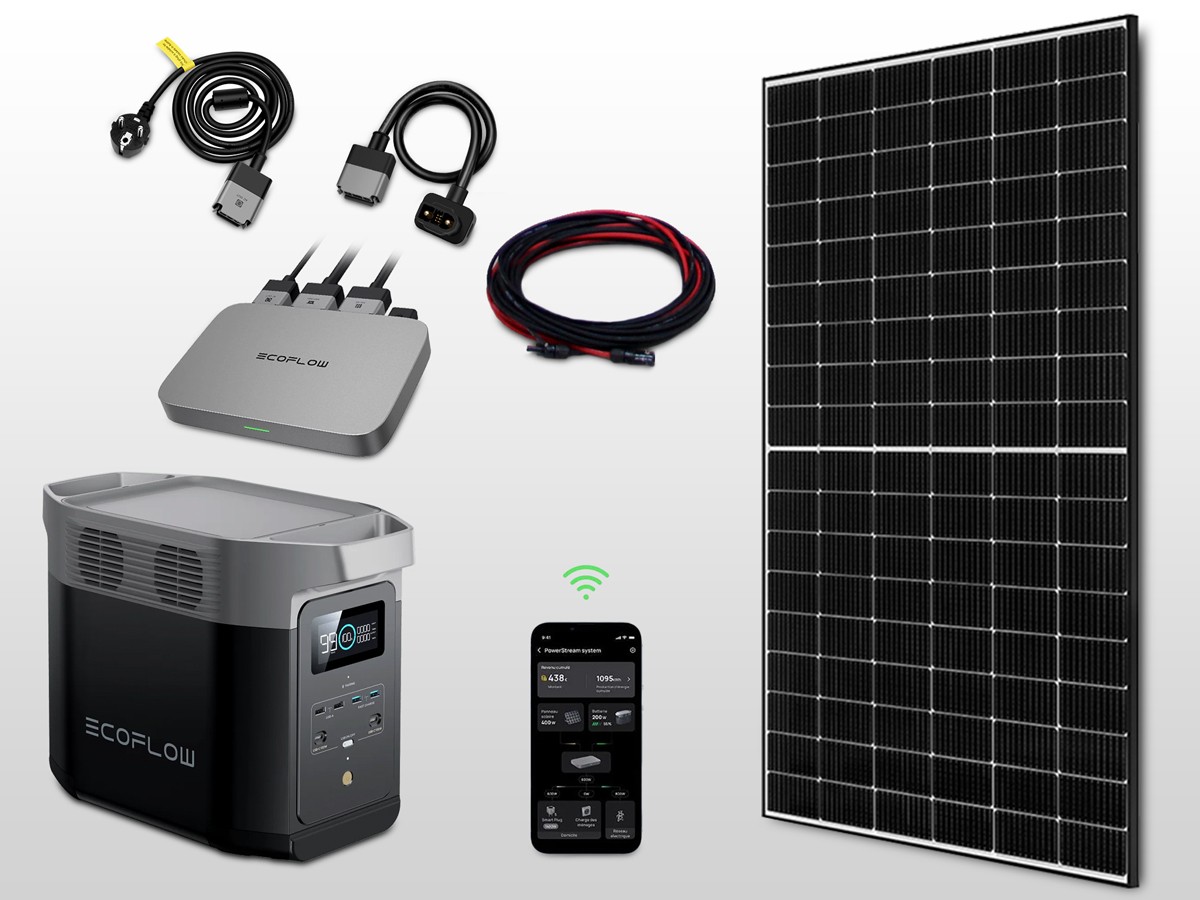

Avant de vous lancer dans l’installation, il est important de rassembler le matériel nécessaire. Un kit solaire typique devrait inclure : un ou plusieurs panneaux solaires, un régulateur de charge, un onduleur pour transformer le courant continu en courant alternatif, une protection électrique, et bien sûr, une ou plusieurs batteries pour stocker l’énergie. Ces éléments sont essentiels pour établir une bonne connexion.

Parmi les outils à avoir sous la main, vous aurez besoin de : un tournevis plat, une pince à sertir, une clé de 6-8 et une pince à dénuder. Ces outils vous permettront de réaliser des connexions solides et sécurisées, réduisant ainsi le risque de pannes ou de pertes d’énergie.

Étape 1 : Fixer le régulateur

La première étape consiste à fixer le régulateur de charge dans un endroit accessible et bien ventilé. Idéalement, il doit être installé à proximité de la batterie, mais sans dépasser deux mètres de distance. Cela permet de minimiser les pertes de tension lors de la transmission. Assurez-vous également que le régulateur est placé à l’abri des intempéries pour garantir sa durabilité.

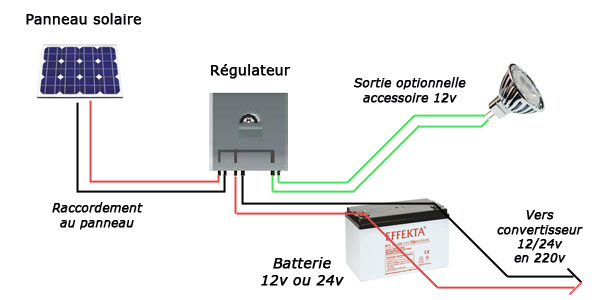

Étape 2 : Connexion du régulateur à la batterie

Après avoir installé le régulateur, la prochaine étape consiste à le connecter à la batterie. C’est une étape cruciale, car il faut toujours brancher le régulateur sur la batterie avant de connecter les panneaux solaires. Pour ce faire, commencez par dénuder les câbles de la batterie, puis :

• Connectez le câble positif (+) du régulateur à la borne positive de la batterie.
• Connectez le câble négatif (-) du régulateur à la borne négative de la batterie.

Il est essentiel de veiller à ce que les connexions soient sécurisées afin d’éviter tout risque de court-circuit ou de défaillance de l’équipement.

Branchement des panneaux solaires

Une fois le régulateur correctement connecté à la batterie, vous pouvez procéder à la connexion des panneaux solaires. Les panneaux doivent être reliés au régulateur, et cela peut se faire en série ou en parallèle, selon le type de système que vous souhaitez mettre en place. Pour établir la connexion avec les panneaux solaires, suivez ces étapes :

Étape 1 : Connexion des panneaux solaires au régulateur

Avant de brancher les panneaux, assurez-vous qu’ils sont déconnectés de tout autre système. Dénudez ensuite les câbles des panneaux solaires, puis :

• Connectez le câble positif du panneau solaire à l’entrée positive du régulateur.
• Connectez le câble négatif du panneau solaire à l’entrée négative du régulateur.

Il est important de suivre le bon ordre de branchement pour éviter toute surcharge ou dommages à l’équipement.

Vérification et tests

Une fois toutes les connexions réalisées, il est crucial de procéder à des vérifications pour s’assurer que tout fonctionne correctement. Allumez le régulateur et vérifiez que toutes les indications de puissance sont conformes aux attentes. Il est conseillé d’utiliser un voltmètre pour mesurer la tension dans les différentes sections de votre installation et s’assurer qu’il n’y a pas de perte. Si tout est en ordre, vous pouvez commencer à utiliser votre système de panneaux solaires.

Enfin, gardez à l’esprit que la maintenance régulière de votre système est essentielle pour garantir un fonctionnement optimal sur le long terme. Vérifiez les connexions tous les quelques mois et nettoyez régulièrement les panneaux solaires pour maximiser leur efficacité.

Que faire en cas de pannes ?

Il est possible qu’après avoir installé votre système, vous rencontriez des problèmes. Que faire dans ce cas ? Tout d’abord, essayez d’identifier rapidement la source du problème. Vérifiez chaque connexion et assurez-vous que tous les câbles sont en bon état. Un câble usé ou mal connecté peut provoquer des défaillances dans l’ensemble du système.

Ensuite, consultez le manuel d’utilisation du régulateur et des panneaux, car celui-ci peut contenir des informations spécifiques sur la manière de procéder en cas de panne. Dans certains cas, il peut être nécessaire de consulter un professionnel pour résoudre des problèmes plus complexes. N’hésitez pas à demander de l’aide, car la sécurité et le bon fonctionnement de votre installation doivent être une priorité.

Ressources pour aller plus loin

Pour approfondir vos connaissances sur les systèmes solaires, n’hésitez pas à consulter des ressources en ligne. Des sites comme EDF Solutions Solaire et Énergie Solaire offrent des guides pratiques très utiles. De plus, vous pouvez trouver des vidéos explicatives sur YouTube qui vous montreront des installations réelles.

Pour vos questions spécifiques, envisagez également de discuter avec des experts ou de demander des conseils sur des forums dédiés aux énergies renouvelables. Enfin, si vous souhaitez faire installer un système mais ne vous sentez pas prêt à le faire vous-même, envisagez de contacter un professionnel dans votre région.

Conclusion du processus d’installation

En résumé, installer un système solaire et brancher vos panneaux à une batterie nécessite une planification minutieuse, un choix d’équipement de qualité et un respect scrupuleux des consignes de sécurité. En suivant ces étapes avec attention, vous augmenterez non seulement l’autonomie de votre installation, mais également sa durabilité et sa performance dans le temps.
