cables photovoltaiques
Dans le cadre de la transition vers une énergie plus propre, le rôle des câbles photovoltaïques est souvent sous-estimé, alors qu’il est fondamental pour garantir l’efficacité des installations solaires. À l’aube de 2025, il devient essentiel d’aborder cette thématique avec précision afin de maximiser la production d’électricité solaire grâce à un choix judicieux des câbles. Loin de n’être qu’un détail technique, le câblage s’avère être un maillon critique dans la chaîne de valorisation de l’énergie solaire. Les choix effectués à ce niveau peuvent influencer de manière significative la performance générale d’un système photovoltaïque.
Comprendre l’importance des câbles dans les installations photovoltaïques
Les câbles photovoltaïques jouent un rôle primordial en tant que vecteurs d’électricité entre les panneaux solaires et l’onduleur, mais aussi jusqu’au réseau électrique ou aux dispositifs de stockage. Leurs spécificités techniques les distinguent des câbles électriques habituels. Conçus pour faire face à des conditions environnementales sévères, ces câbles doivent aussi supporter des tensions élevées. Une sélection rigoureuse des câbles permet d’optimiser les performances et de garantir la sécurité de l’installation.
Parmi les caractéristiques clés à analyser lors du choix des câbles, on retrouve :
- La section du câble, cruciale pour s’assurer qu’il peut transporter l’intensité de courant requise.
- Résistance aux UV et intempéries, indispensable pour les câbles exposés aux éléments.
- Flexibilité, facilitant l’installation et la maintenance.
- Durée de vie, qui doit idéalement coïncider avec celle des panneaux solaires.
- Conformité aux normes, garantissant la sécurité et la fiabilité de l’installation.
Un dimensionnement correct des câbles non seulement optimise la production d’électricité, mais prévient les risques de surchauffe et d’incendie. En effet, un câblage mal dimensionné ou de qualité inférieure peut entraîner des pertes considérables dans le système. Pour aider les installateurs et utilisateurs à faire les choix avisés, plusieurs ressources sont disponibles, comme des guides de dimensionnement proposés par des acteurs reconnus comme Photovoltaïque Guide ou Forum Photovoltaïque.
Les différents types de câbles photovoltaïques
Il existe plusieurs catégories de câbles pour les installations photovoltaïques, optimisés pour différents usages et environnements. Chacun d’eux possède des caractéristiques spécifiques qui doivent être prises en compte.
| Type de câble | Utilisation | Caractéristiques Principales |
|---|---|---|

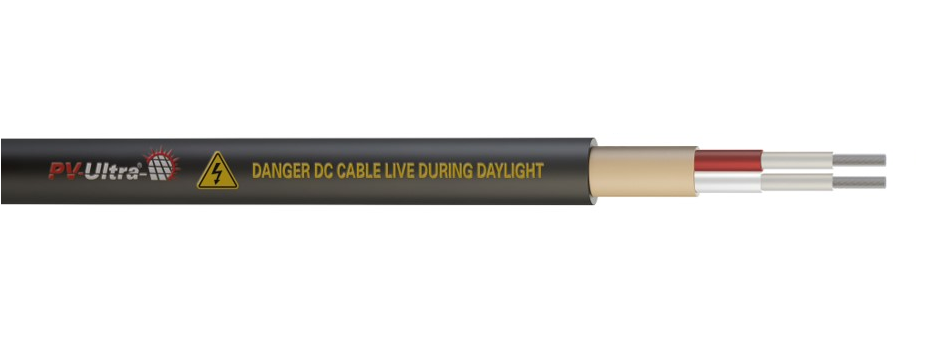

| Câbles solaires DC | Connexion entre panneaux et onduleur | Résistance aux UV, double isolation, faible résistance électrique |
| Câbles AC | Raccordement au réseau électrique | Isolation adaptée à la tension du réseau, protection mécanique |
| Câbles de mise à la terre | Sécurité de l’installation | Connexion fiable entre les éléments métalliques |

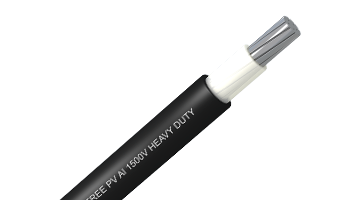

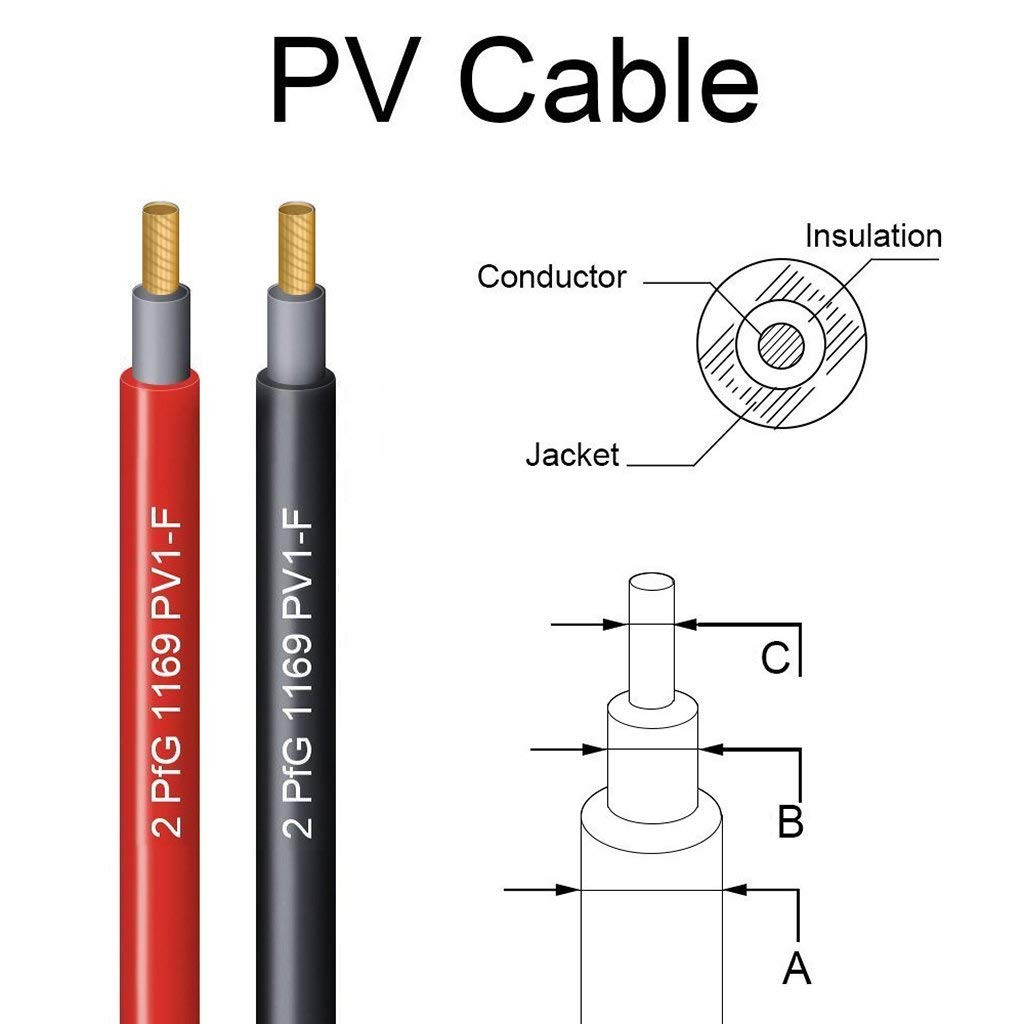

Les câbles solaires DC, par exemple, se caractérisent par leur conception robuste permettant de transporter le courant continu à haute tension. Les modèles tels que PV1-F respectent les normes internationales et sont largement utilisés dans le secteur. Côté câbles AC, ceux de type U1000R2V sont souvent employés, offrant une durabilité et une résistance mécanique exceptionnelles. De plus, les câbles de mise à la terre sont indissociables d’une installation sécurisée, contribuant à dissiper efficacement les courants de défaut, et doivent répondre à des normes spécifiques pour éviter les risques d’électrocution.
Dimensionnement précis et bonnes pratiques d’installation
Le dimensionnement des câbles est une étape d’une importance cruciale dans le cadre de toute installation photovoltaïque. Un câblage sous-dimensionné entraînera des pertes de puissance, tandis qu’un câblage surdimensionné augmentera inutilement les coûts. Ainsi, le calcul de la section des câbles doit s’effectuer avec minutie, en prenant en compte plusieurs paramètres essentiels incluant : l’intensité maximale du courant, la longueur des câbles, ainsi que la chute de tension admissible.
Pour calculer la section minimale des câbles, la formule suivante est souvent utilisée :
S = (2 * L * I) / (k * ΔU)
Dans cette formule :
- S est la section du câble en mm².
- L est la longueur du câble en mètres.
- I est l’intensité maximale en ampères.
- ΔU représente la chute de tension maximale en volts.
- k est la conductivité électrique du matériau (56 pour le cuivre).
Pour des installations réussies, il est recommandé d’opter pour des logiciels de dimensionnement ou de faire appel à des professionnels afin de s’assurer que tous les aspects techniques sont pris en compte. Une attention particulière doit aussi être portée à l’installation elle-même. Voici quelques bonnes pratiques à adopter :
- Minimiser la longueur des câbles afin de réduire les pertes.
- Utiliser des chemins de câbles adéquats pour protéger les installations des dégradations mécaniques.
- Éviter les boucles dans les câbles DC pour réduire les risques d’induction électromagnétique.
- Fixer les câbles de manière robuste afin d’éviter les mouvements et frottements.
- Étiqueter clairement les câbles pour simplifier la maintenance.
Innovations technologiques des câbles photovoltaïques
L’industrie des câbles photovoltaïques ne cesse d’évoluer, intégrant de nombreuses innovations visant à améliorer la performance et la durabilité des installations solaires. Parmi ces avancées, on peut noter le développement de nouveaux matériaux qui optimisent les propriétés des câbles.
| Technologie | Description | Bénéfices |
|---|---|---|
| Matériaux avancés | Utilisation de gaines résistantes et auto-cicatrisantes | Amélioration de la protection contre les dommages mécaniques |
| Câbles intelligents | Capteurs intégrés pour surveiller la performance | Facilite la maintenance préventive grâce à l’analyse en temps réel |
| Câbles flottants | Conçus pour installations aquatiques | Résistance accrue à l’humidité, corrosion et facilité d’entretien |
Les matériaux utilisés aujourd’hui pour ces câbles, comme ceux développés par Nexans ou Solar-Management, visent à augmenter la durée de vie tout en diminuant les pertes d’énergie. Par ailleurs, des câbles flottants émergent dans le contexte de l’expansion durable des centrales solaires flottantes, exploitant ainsi de nouveaux espaces pour la production d’énergie. Ces innovations ouvrent la voie à de nouvelles possibilités d’optimisation des installations solaires.
Impact environnemental des câbles photovoltaïques et recyclage
Au-delà de leur fonction dans la production d’énergie, il est crucial d’envisager l’impact environnemental des câbles photovoltaïques. Alors que leur rôle est de contribuer à la production d’énergie verte, il est tout aussi important de s’assurer de leur éco-conception et de leur recyclage en fin de vie. Des initiatives écoresponsables émergent des fabricants, favorisant l’utilisation de matériaux recyclés dans la fabrication des gaines de câbles.
Parmi les efforts notables, il est possible de citer :
- Utilisation d’isolants biodégradables pour minimiser l’empreinte écologique.
- Optimisation des procédés de fabrication pour réduire l’énergie nécessaire en production.
- Création de filières de recyclage spécialisées pour les câbles en fin de vie.
La récupération des métaux, comme le cuivre et l’aluminium, joue également un rôle clé dans le recyclage des câbles, permettant une réutilisation efficace des ressources. De même, la valorisation des matériaux plastiques non recyclables contribue à l’économie circulaire, réduisant ainsi la dépendance aux ressources primaires. Des entreprises comme Sylvania et Schneider Electric explorent de plus en plus ces voies pour affiner leur approche durable.
| Type de matériau | Option de recyclage | Bénéfice |
|---|---|---|
| Câbles en cuivre | Recyclage pour réutiliser le métal | Réduction de la consommation de ressources |
| Câbles en plastique | Valorisation énergétique | Minimisation des déchets plastiques |
| Gaines biodégradables | Décomposition naturelle | Impact environnemental réduit |
Perspectives d’avenir des câbles photovoltaïques
Alors que l’horizon s’illumine avec de nouvelles opportunités dans le domaine des énergies renouvelables, les câbles photovoltaïques sont appelés à être en première ligne. La quête pour des solutions toujours plus vertes et efficaces propulse l’innovation technologique, notamment l’intégration de dispositifs de communication dans les câbles pour faciliter la gestion des réseaux solaires. De plus, la recherche sur des matériaux supraconducteurs estimés capables de réduire drastiquement les pertes de transmission pourrait transformer l’industrie.
Pour résumer, l’optimisation des installations photovoltaïques ne peut occulter l’importance des câbles. Investir dans des câbles de qualité, respecter les meilleures pratiques d’installation, et comprendre les enjeux environnementaux liés à ces composants sont des éléments cruciaux pour garantir la pérennité et l’efficacité des systèmes photovoltaïques. Les futurs défis et innovations promettent d’ouvrir encore davantage le champ des possibles pour l’énergie solaire :
- Développement de câbles ultra-légers appropriés pour des applications innovantes.
- Agrégation de fonctionnalités intelligentes pour une gestion optimisée.
- Initiatives responsables en matière de recyclage et éco-conception.
