Investir dans l’énergie solaire est désormais plus qu’une tendance, c’est un choix engagé en faveur d’un avenir durable. Si vous avez décidé de franchir le pas et d’installer des panneaux solaires chez vous, il est crucial de comprendre comment optimiser leur branchement. La question se pose fréquemment : faut-il les connecter en série ou en parallèle ? Chaque méthode présente des avantages et des inconvénients qui peuvent grandement influencer l’efficacité de votre installation. Nous allons explorer ces deux approches en détail, vous fournissant des conseils pratiques et des références utiles.

Différences entre branchement en série et en parallèle de panneaux solaires

Avant toute installation, il est essentiel de saisir la distinction fondamentale entre le branchement des panneaux solaires en série et en parallèle. C’est non seulement une question de configuration mais aussi de rendement global.

Comprendre la tension et le courant

Au cœur de toute installation photovoltaïque se trouvent deux concepts clés : la tension et le courant. La tension, mesurée en volts (V), représente la force qui propulse l’électricité à travers vos câbles. Le courant quant à lui, exprimé en ampères (A), représente le flux de cette électricité.

• Tension : Une tension élevée peut améliorer le transport de l’électricité sur de longues distances, réduisant ainsi les pertes.
• Courant : Un courant plus élevé permet de transférer une quantité d’énergie plus importante à la fois.

En série, les tensions des panneaux s’additionnent tandis qu’en parallèle, on additionne les courants. Cela a un impact direct sur la configuration de votre système. Par exemple, un tableau comparatif peut illustrer clairement cette différence.

Fonctionnement d’un branchement en série

Dans une configuration en série, chaque panneau est relié au suivant, augmentant ainsi la tension totale. Par exemple, si trois panneaux de 12 volts et 5 ampères sont connectés en série, la tension totale atteindra 36 volts, tandis que le courant restera à 5 ampères. Cette méthode est particulièrement utile pour les installations nécessitant une tension élevée, comme alimenter des appareils gourmands en énergie ou pour réduire les pertes lors du transport de l’électricité sur de longues distances.

Cependant, un point crucial à prendre en compte est que la performance de l’ensemble du système peut se trouver compromise si l’un des panneaux est partiellement ombragé. Cela fait du branchement en série une option à considérer prudemment.

Fonctionnement d’un branchement en parallèle

À l’inverse, dans une configuration en parallèle, tous les panneaux sont connectés ensemble de manière à ce que chaque panneau conserve sa propre tension. En reprenant notre précédent exemple, si quatre panneaux de 12 volts et 5 ampères sont branchés en parallèle, la tension totale sera de 12 volts, mais le courant s’additionnera pour atteindre 20 ampères. Cela apporte une flexibilité et une résilience cruciales pour les installations résidentielles.

Cette méthode permet également à chaque panneau de fonctionner indépendamment. Si l’un d’eux est obscurci, les autres peuvent continuer à générer de l’électricité, ce qui en fait une option intéressante pour les maisons, souvent soumises à des variations d’ombre au fil de la journée.

Avantages et inconvénients des méthodes de branchement de panneaux solaires

Après avoir examiné le fonctionnement de chacune des configurations, immergeons-nous dans les avantages et les inconvénients qui les accompagnent. Il est primordial de faire un choix en toute connaissance de cause.

Branchement en série : Avantages et inconvénients

• Avantages :
  • Augmentation de la tension : Permet de produire des tensions élevées adaptées à certains équipements.
  • Moins de câblage : Utilisation d’un câblage plus léger, ce qui réduit les coûts liés aux matériaux.
  • Montage simple : Configuration facile à réaliser, surtout pour les petits systèmes.
• Augmentation de la tension : Permet de produire des tensions élevées adaptées à certains équipements.
• Moins de câblage : Utilisation d’un câblage plus léger, ce qui réduit les coûts liés aux matériaux.
• Montage simple : Configuration facile à réaliser, surtout pour les petits systèmes.
• Inconvénients :
  • Sensibilité à l’ombrage : Un panneau déficient peut réduire la production de l’ensemble du circuit.
  • Sécurité accrue : Les systèmes à haute tension doivent être manipulés avec précaution.
• Sensibilité à l’ombrage : Un panneau déficient peut réduire la production de l’ensemble du circuit.
• Sécurité accrue : Les systèmes à haute tension doivent être manipulés avec précaution.

Branchement en parallèle : Avantages et inconvénients

• Avantages :
  • Indépendance des panneaux : Si un panneau est défaillant ou ombragé, les autres continuent à générer de l’énergie.
  • Augmentation du courant : Permet de fournir plus d’énergie à des appareils en basse tension, idéal pour des installations domestiques.
  • Sécurité : La tension restant basse, le risque d’électrocution est diminué.
• Indépendance des panneaux : Si un panneau est défaillant ou ombragé, les autres continuent à générer de l’énergie.
• Augmentation du courant : Permet de fournir plus d’énergie à des appareils en basse tension, idéal pour des installations domestiques.
• Sécurité : La tension restant basse, le risque d’électrocution est diminué.
• Inconvénients :
  • Plus de câbles nécessaires : Engendre potentiellement des coûts plus élevés pour le matériel.
  • Complexité d’installation : Le câblage peut s’avérer un peu plus complexe que la série.
• Plus de câbles nécessaires : Engendre potentiellement des coûts plus élevés pour le matériel.
• Complexité d’installation : Le câblage peut s’avérer un peu plus complexe que la série.

Choisir le bon type de branchement pour votre projet solaire

Le choix entre un branchement en série et en parallèle doit être fait en fonction de votre projet spécifique. Divers facteurs doivent être soigneusement considérés pour garantir l’efficacité et la rentabilité de votre installation.

Évaluer vos besoins énergétiques

Pour commencer, il est essentiel de définir les appareils que vous souhaitez alimenter. Si ceux-ci nécessitent une tension plus élevée, par exemple, en optant pour des équipements comme ceux de Schneider Electric ou EDF Energies Nouvelles, le branchement en série pourrait être plus adapté. En revanche, pour des outils qui fonctionnent mieux en courant faible, le branchement en parallèle pourrait s’avérer judicieux.

Considérer les conditions environnementales

Un autre facteur est l’ambiance dans laquelle les panneaux seront installés. Si votre système se trouve dans un endroit où l’ombre est fréquente, comme sous des arbres ou à proximité de bâtiments, le branchement en parallèle est souvent le meilleur choix.

Inversement, si vous avez une zone dégagée où les panneaux seront bien exposés au soleil, le branchement en série pourrait optimiser votre production d’électricité. C’est ce que propose Trina Solar avec ses modèles à haute tension.

Combinaison des méthodes de branchement

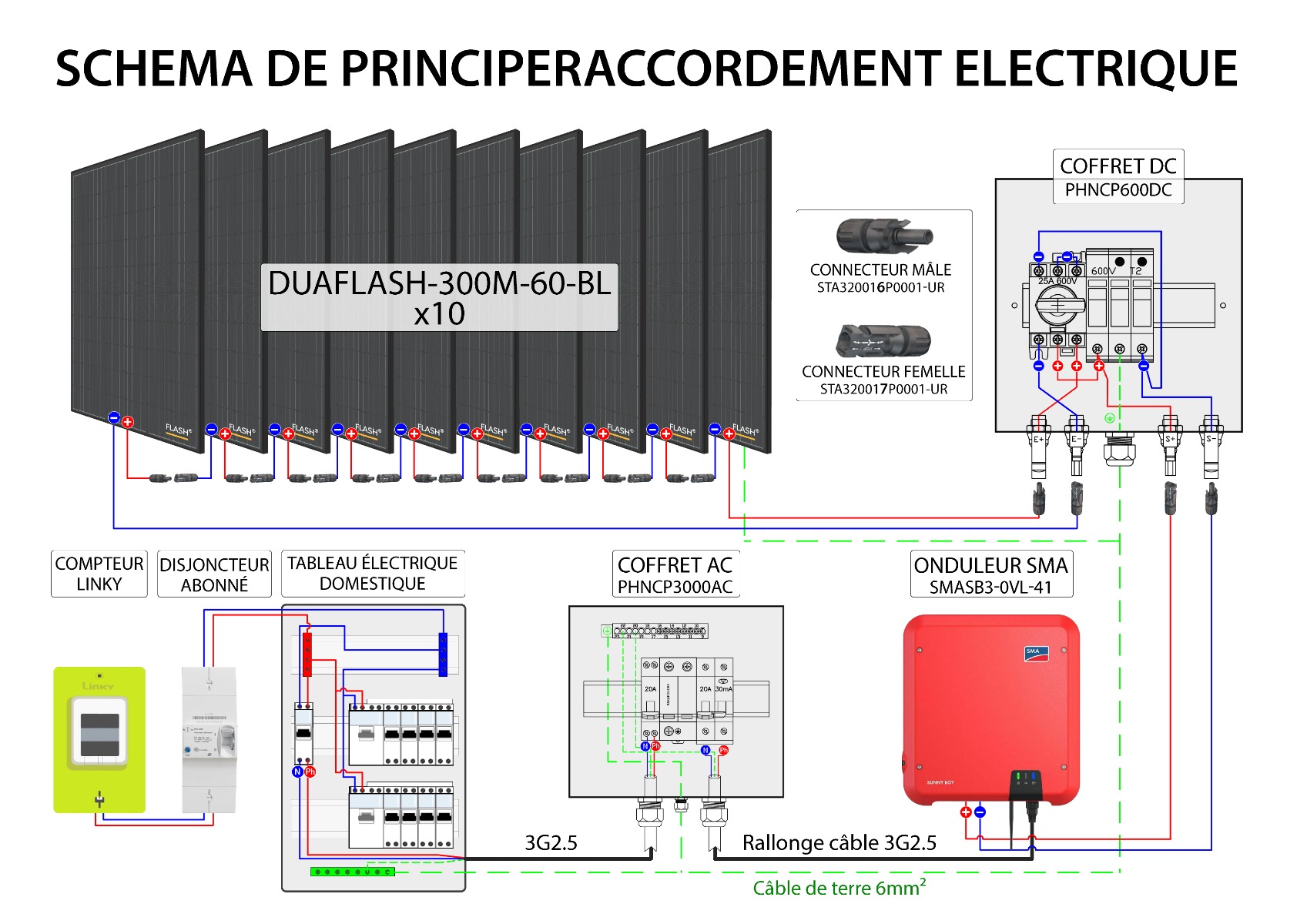

Saviez-vous qu’il est possible de combiner ces deux méthodes pour un maximum de flexibilité et de performance ? C’est une solution particulièrement pratique pour les installations de grande envergure, où vous pouvez :

• Rassembler des groupes de panneaux en série (par exemple JA Solar) pour atteindre des tensions élevées.
• Relier ces groupes en parallèle pour cumuler les courants.

Cette méthode hybride peut maximiser votre production d’électricité, tout en limitant les impacts des ombrages. Cependant, elle exigerait une attention spéciale lors de la conception du système.

Ressources et documents pour une installation réussie de panneaux solaires

Pour ceux qui souhaitent approfondir leurs connaissances sur les branchements de panneaux solaires, plusieurs ressources sont disponibles. Que ce soit des guides pratiques, des schémas explicatifs ou des vidéos, ces matériaux peuvent faire toute la différence dans votre approche d’installation.

Documents PDF et schémas pratiques

Des documents détaillant les schémas de branchement en série ou en parallèle sont régulièrement mis à jour. Voici quelques ressources que vous pourriez trouver utiles :

• Guide PDF sur les branchements en série et en parallèle
• Document sur l’optimisation des branchements de panneaux solaires
• Schémas d’installation pratiques

Inspirations pour vos projets d’énergie renouvelable

Webinars, forums de discussion et groupes d’échange sont également disponibles pour les passionnés d’énergie solaire. Ces plateformes permettent de partager des expériences et des astuces avec d’autres utilisateurs et experts dans le domaine comme ceux de Soltec ou TotalEnergies.

Puisque le monde des énergies renouvelables ne cesse d’évoluer, rester informé des derniers développements peut stimuler vos projets solaires. Dans ce contexte, envisagez de rejoindre des réseaux tels que celui des installateurs de systèmes photovoltaïques en France pour recevoir des conseils adaptés.

Avec toutes ces connaissances à votre disposition, lancez-vous dans l’aventure de l’énergie solaire avec confiance! Profitez des multiples ressources disponibles et ne laissez aucune ombre obscurcir votre projet. Commencez dès aujourd’hui à préparer l’avenir énergétique avec une installation de panneaux solaires optimisée.
